4通道示波器+任意/函数信号发生器+外触发+DVM+自动量程功能
示波器和信号发生器按键独立便于同时操作，方便易用。
大而且清晰显示的屏幕(7.0寸液晶彩显,分辨率高达 800x480)，波形显示清晰逼真
示波器：80-250MHz带宽，最小量程500μV /div，1GS/s采样率。
多达32种自动测量功能。
多种触发方式的数字触发系统，触发灵敏度高，多达14种触发功能：边沿触发，持续时间触发，脉宽触发，码型触发，队列触发，重复触发等
串行总线触发和解码，通过事件列表显示解码结果 , 能快速、直观地将总线的协议信息以表格形式显示。
函数/任意信号发生器：25MHz,12BitS分辨率，200MHz DDS,任意波/方波/正弦波/三角波/梯形波/脉冲波/直流等，便于模拟传感器
集成USB Host/Device，方便与电脑通讯,支持U盘存储/系统升级
支持丰富的 SCPI 远程控制命令
支持选配RS232接口，LAN网络通讯接口。（选件）
质量稳定可靠，坚固耐用
| 型号 | DSO4254C | DSO4204C | DSO4104C | DSO4084C |
| 带宽 | 250MHz | 200MHz | 100MHz | 80MHz |
| 水平 | ||||
| 采样速率范围 | 1GS/s | |||
| 波形内插 | (sin x)/x | |||
| 记录长度 | 单通道最大64K（4K，32K，64K可选） | |||
| 双通道最大32K（4K，32K可选） | ||||
| 水平刻度范围 | 2ns/div~100s/div | |||
| 1, 2, 5步进 | ||||
| 取样速率和延迟时间精度 | ±50ppm | |||
| 增量时间测量精度 | 单次，“取样”模式±（1取样间隔+100ppm×读数+0.6ns） | |||
| ＞16次以上平均±（1取样间隔+100ppm×读数+0.4ns） | ||||
| 取样间隔=秒/格÷200 | ||||
| 垂直 | ||||
| AD转换器 | 8位分辨率，每个通道同时取样 | |||
| 示波器垂直刻度范围 | 输入BNC处为500μV/div~10V/div | |||
| 位置范围 | 500μV/div~20mV/div, ±400mV | |||
| 50mV/div~200mV/div, ±2V | ||||
| 500mV/div~2V/div, ±40V | ||||
| 5V/div~10V/div, ±50V | ||||
| 可选模拟带宽限制，典型 | 20MHz | |||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||
| 在BNC处的上升时间，典型 | DSO4254C | DSO4204C | DSO4104C | DSO4084C |
| <1.4ns | ≤1.8ns | ＜3.5ns | ≤4.4ns | |
| 垂直增益精度 | 在“取样”或“平均”采集模式下，10V/格到10mV/格的精度为±3%。 | |||
| 在“取样”或“平均”采集模式下，5mV/格到500uV/格的精度为±4%。 | ||||
| 注意：使用X1探头时带宽减小到6MHz | ||||
| 采集 | ||||
| 采集模式 | 取样、峰值检测、平均、高分辨率 | |||
| 采集速率、典型 | 每个通道最多为每秒2000个波形（样本采集模式、无测量） | |||
| 单次序列 | 采集模式 | 采集停止时间 | ||
| 取样、峰值检测 | 所有通信同时进行单次采集 | |||
| 平均 | 所有通道同时进行N次采集，N可以取值4、8、16、32、64或128 | |||
| 触发 | ||||
| 模式 | 自动，正常 | |||
| 电平 | CH1~CH4 | 从显示屏中心开始±4个分度 | ||
| EXT | 0~3.3V | |||
| 释抑范围 | 20ns ~ 10s | |||
| 触发电平精度 | CH1~CH4 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | ||
| EXT | ±（设定值的6%+40mV） | |||
| 边沿触发 | ||||
| 斜率 | 上升沿，下降沿，上升沿或下降沿 | |||
| 信源 | CH1~CH4/EXT | |||
| 面宽触发 | ||||
| 极性 | 正极性，负极性 | |||
| 条件(When) | <, >, ≠, = | |||
| 信源 | CH1~CH4 | |||
| 脉宽范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 视频触发 | ||||
| 信号标准 | NTSC, PAL | |||
| 信源 | CH1~CH4 | |||
| 同步 | 扫描线、线数、奇数场、偶数场、所有场 | |||
| 斜率触发 | ||||
| 斜率 | 上升，下降 | |||
| 条件(When) | <, >, ≠, = | |||
| 信源 | CH1 ~ CH4 | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 超时触发 | ||||
| 信源 | CH1~CH4 | |||
| 极性 | 正极性，负极性 | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 窗口触发 | ||||
| 信源 | CH1~CH4 | |||
| 码型触发 | ||||
| 码型 | 码型 0:低电平；1:高电平；X:忽略； :上升； :下降； :上升或下降 | |||
| 电平（信源） | CH1~CH4 | |||
| 间隔触发 | ||||
| 斜率 | 上升，下降 | |||
| 条件(When) | <, >, ≠, = | |||
| 信源 | CH1~CH4 | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 欠幅触发 | ||||
| 极性 | 正极性，负极性 | |||
| 条件(When) | <, >, ≠, = | |||
| 信源 | CH1~CH4 | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| UART 触发 | ||||
| 条件(When) | 启动、停止、数据、奇偶校验、接收错误 | |||
| 信源(RX/TX) | CH1~CH4 | |||
| 数据格式 | Hex（十六进制） | |||
| Condition(When) | <, >, ≠, = | |||
| 数据长度 | 1 byte | |||
| 数据位宽 | 5 bit, 6 bit, 7 bit, 8 bit | |||
| 奇偶校验 | 无、奇数、偶数 | |||
| 空闲电平 | 高、低 | |||
| 波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/ 38400/57600/115200/230400/380400/460400 bit/s | |||
| 波特率(自定义) | 300bit/s~334000bit/s | |||
| LIN 触发 | ||||
| 条件(When) | 间隔场、同步场、ID场、同步错误、标识符、ID和数据 | |||
| 信源 | CH1~CH4 | |||
| 数据格式 | Hex（十六进制） | |||
| 波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/ 38400/57600/115200/230400/380400/460400 bit/s | |||
| 波特率(自定义) | 300bit/s~334000bit/s | |||
| CAN 触发 | ||||
| 条件(When) | 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、 数据帧数据、错误帧、所有错误、应答错误、过载帧 | |||
| 信源 | CH1~CH4 | |||
| 数据格式 | Hex（十六进制） | |||
| 波特率(可选) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | |||
| 波特率(自定义) | 5kbit/s~1Mbit/s | |||
| SPI 触发 | ||||
| 信源 | CH1~CH4 | |||
| 数据格式 | Hex（十六进制） | |||
| 数据位宽 | 4, 8, 16, 24, 32 | |||
| IIC 触发 | ||||
| 信源 (SDA/SCL) | CH1~CH4 | |||
| 数据格式 | Hex（十六进制） | |||
| 数据索引 | 0~7 | |||
| 时机(条件) | 开始位、停止位、无应答、地址、数据、重启 | |||
| 输入 | ||||
| 输入耦合 | DC、AC或GND | |||
| 输入阻抗，直流耦合 | 20pF±3 pF，1MΩ±2% | |||
| 探头衰减 | 1X、10X | |||
| 支持探头衰减系数 | 1X、10X、100X、1000X | |||
| 电压等级 | 300V CAT II | |||
| 最大输入电压 | 300VRMS (10X) | |||
| 测量 | ||||
| 光标 | 光标 光标间的电压差△V光标间的时间差△T△T的倒数，以赫兹为单位（1/△T） | |||
| 自动测量 | 频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正脉宽、负脉宽、 底端值、顶端值、中间值、幅值、过冲、预冲、上升沿相位差、下降沿相位差、正占空比、负占空比、 周期平均值、周期均方根、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | |||
| 一般技术规格 | ||||
| 显示 | ||||
| 显示屏类型 | 对角为7"TFT 64K真彩液晶屏 | |||
| 显示屏分辨率 | 800（水平）*480（垂直）像素 | |||
| 显示屏对比度 | 可调 | |||
| 探头补偿器输出 | ||||
| 输出电压，典型 | 约2Vpp输入≥1MΩ的负载 | |||
| 频率、典型 | 1kHz | |||
| 电源 | ||||
| 电源电压 | 100-120VACRMS(±10%),45Hz到440Hz， CATⅡ120-240VACRMS(±10%),45Hz到66Hz，CATⅡ | |||
| 功率消耗 | 小于30W | |||
| 熔断器 | T，3.15A，250V，5x20mm | |||
| 环境 | ||||
| 操作温度 | 0~50 °C (32~122 °F) | |||
| 存储温度 | -40~+71 °C (-40~159.8 °F) | |||
| 湿度 | ≤+104℉(≤+40°C): ≤90%相对湿度 | |||
| 106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度 | ||||
| 冷却方式 | 对流 | |||
| 海拔高度 | 操作时和不操作时 | 3,000m（10,000英尺） | ||
| 随机振动 | 50Hz到500Hz时为0.31 g RMS, | |||
| 每轴向为10分钟 | ||||
| 不操作时 | 5Hz到500Hz时为2.46g RMS， | |||
| 每轴向为10分钟 | ||||
| 机械冲击 | 操作时 | 50g，11ms，半正弦波 | ||
| 机械部分 | ||||
| 示波器大小 | 318 x 110 x 150mm(长 x 宽 x 高) | |||
| 重量 | 2900g | |||
| 任意波信号发生器 | ||||
| 波形频率 | 正弦波: 0.1Hz~25MHz 方波: 0.1Hz~10MHz 斜波: 0.1Hz~1MHz 指数波: 0.1Hz~5MHz | |||
| 幅度 | 5mV~3.5Vp-p(50Ω)10mV~7Vp-p(高阻抗) | |||
| DAC | 2K~200MHz 调整 | |||
| 频率分辨率 | 0.001 | |||
| 通道 | 1个波形输出通道 | |||
| 波形深度 | 4KSa | |||
| 垂直分辨率 | 12 bit | |||
| 频率稳定性 | <30ppm | |||
| 输出阻抗 | 50 Ω | |||

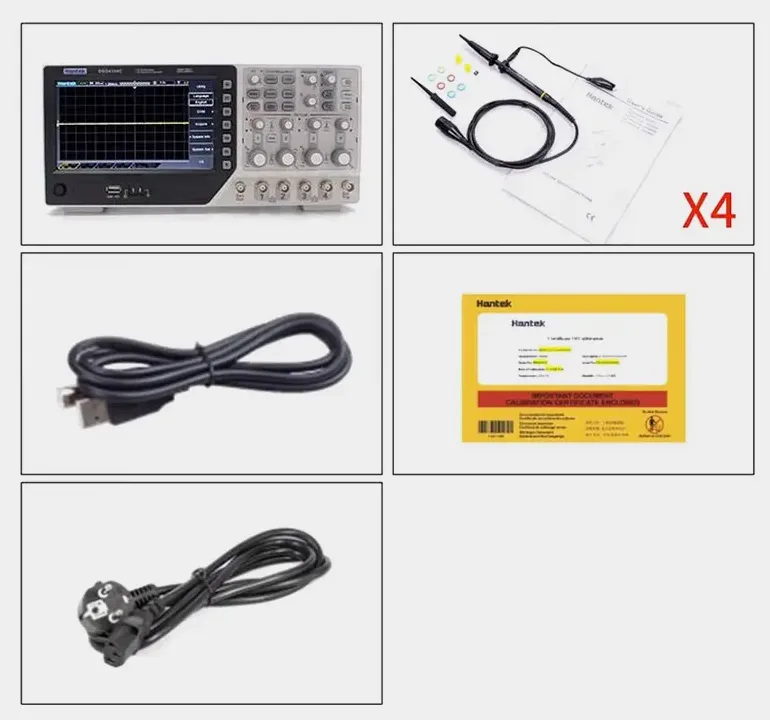

随货配件
主机尺寸（mm)：318*110*150
主机重量(kg)：2.9
