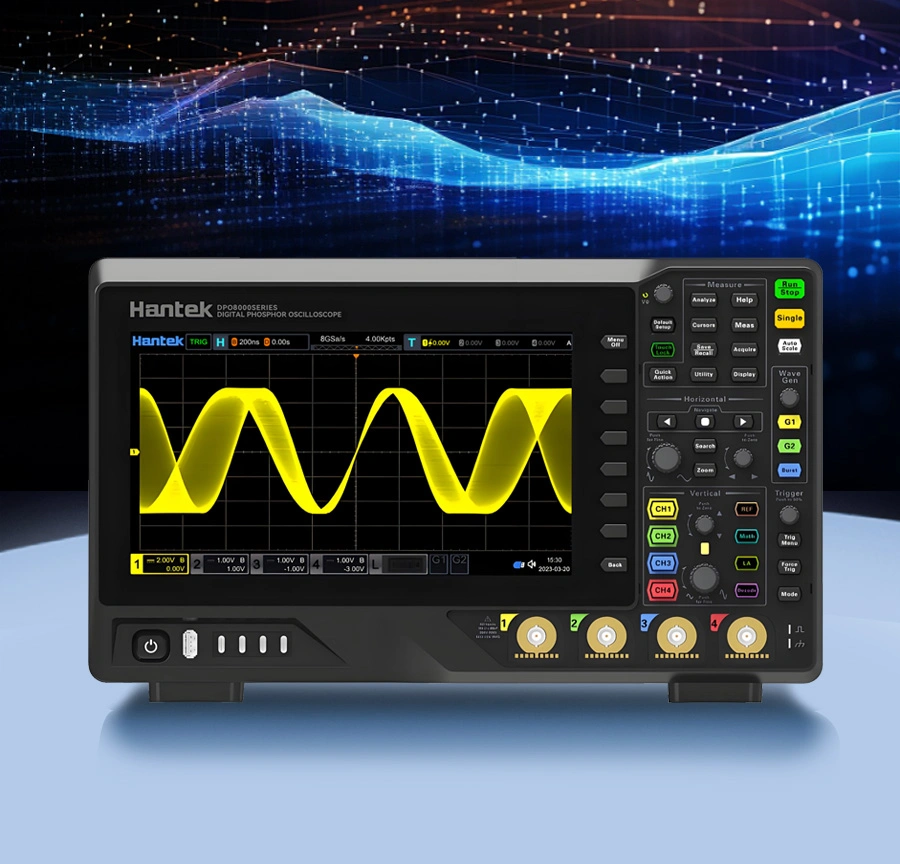

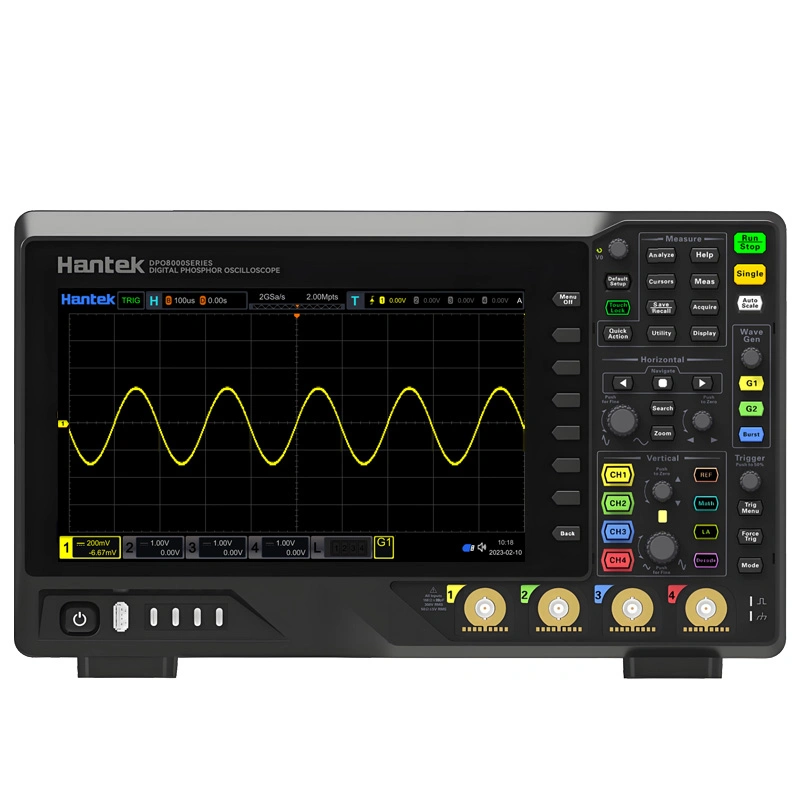

| 型号 | DPO8104E | DPO8084E | DPO8054E | DPO8034E | DPO8024E |
| 通道 | 4通道示波器+2通道信号源+16通道逻辑分析仪 | ||||
| 带宽 | 1GHz | 800MHz | 500MHz | 350MHz | 200MHz |
| 实时采样率 | 8GSa/s单通道，8GSa/s半通道，4GSa/s全部通道 | ||||

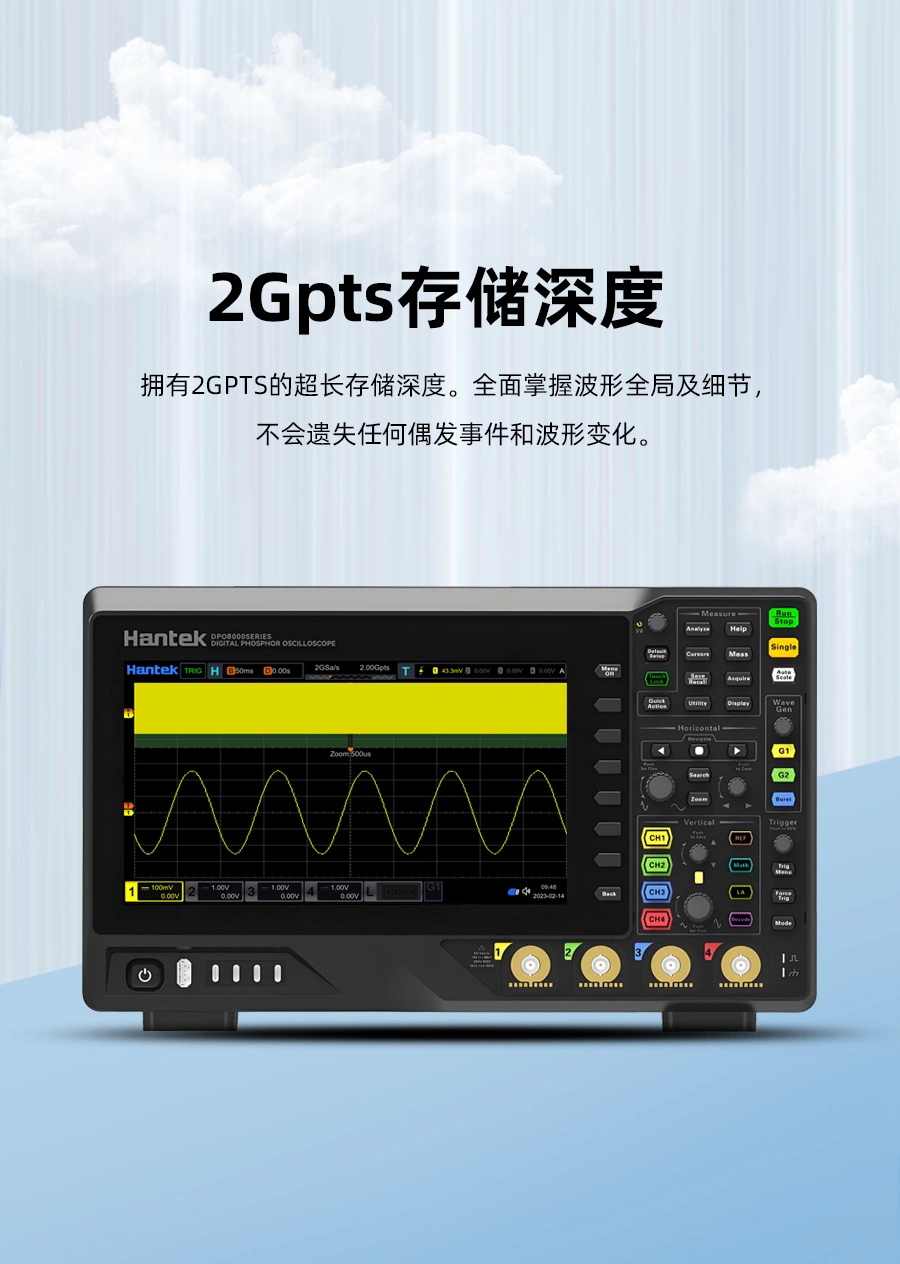

| 存储深度 | 2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道） | ||||
| 波形捕获率 | 600,000 wfms/s[25ns 点显示单通道 自动存储深度] | ||||
| 垂直分辨率 | 8 bit | ||||
| 垂直灵敏度 | 1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div | ||||
| 时基范围 | 200ps/div~1ks/div | 500ps/div~1ks/div | 500ps/div~1ks/div | 1ns/div~1ks/div | 2ns/div~1ks/div |
| 时基精度 | ±1 ppm ± 1 ppm/年 | ||||
| 带宽限制 | 20 MHz、100MHz、200MHz、350MHz、650MHz、750MHz；每通道独立可选 | ||||

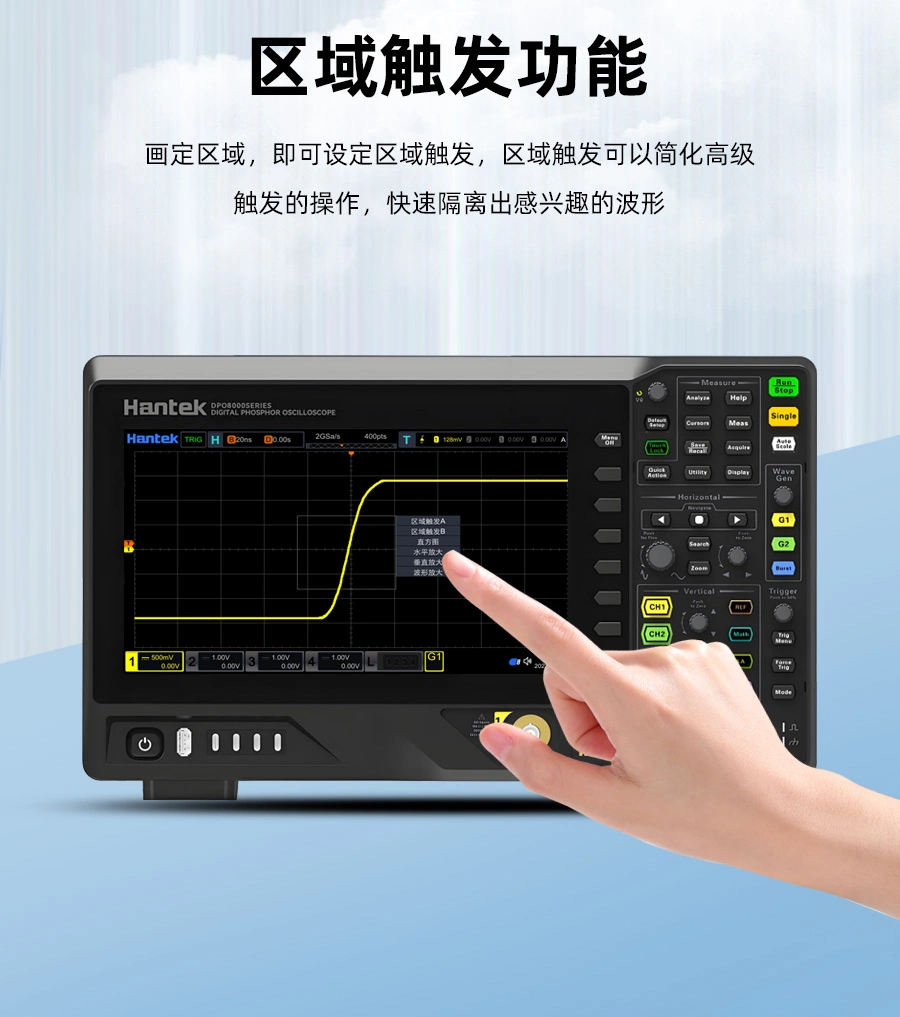

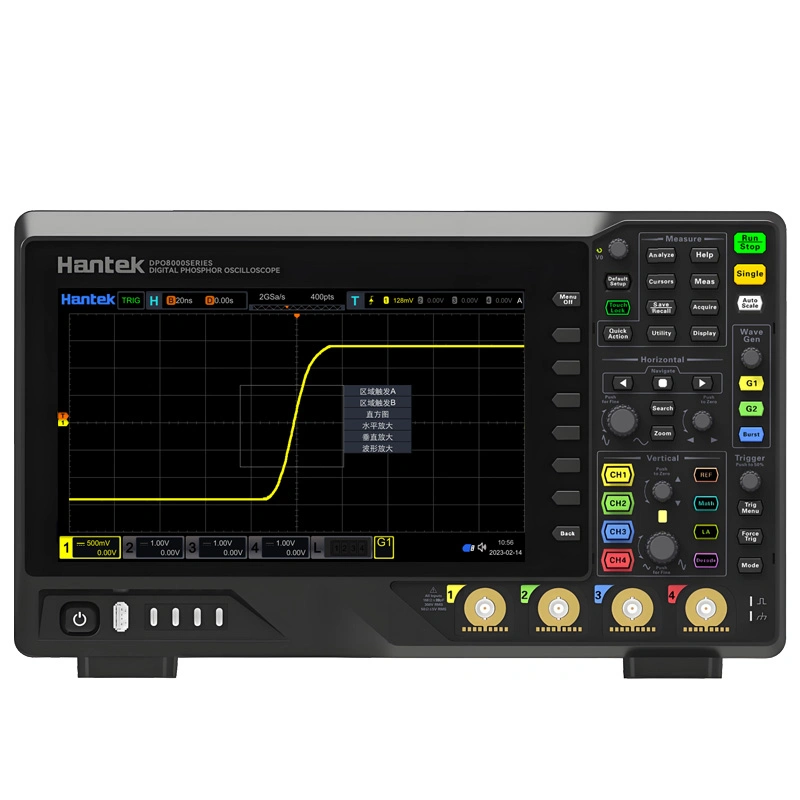

| 触发类型 | 边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C | ||||
| 总线和解码 | UART、I2C、SPI、LIN、CAN | ||||
| 数学运算 | 加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式 | ||||

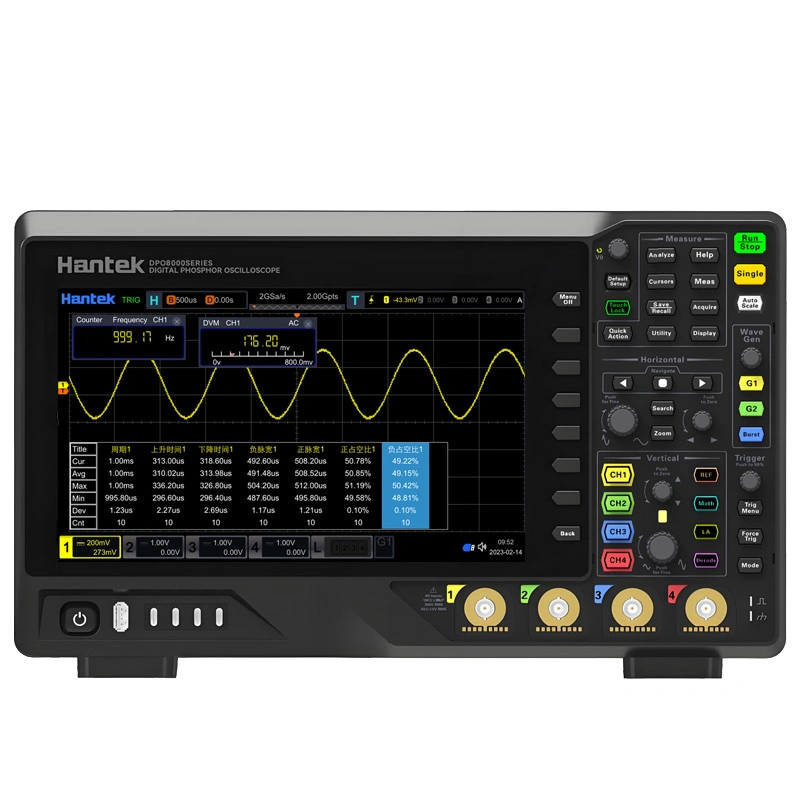

| 自动测量 | 51种参数测量，支持统计和分析 | ||||

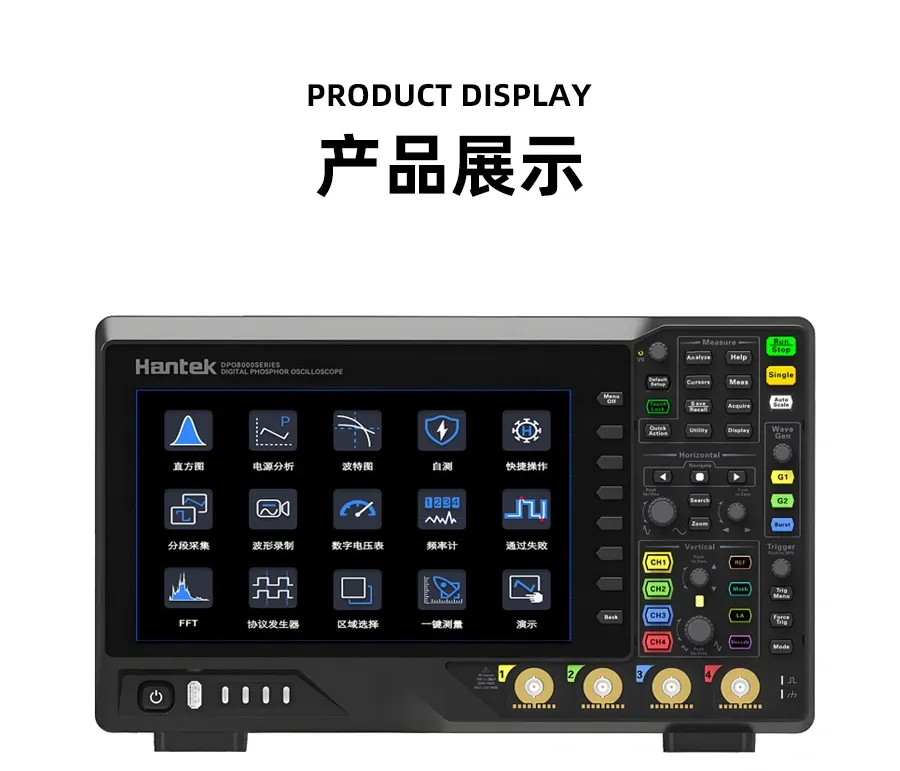

| 分析功能 | 频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图 | ||||

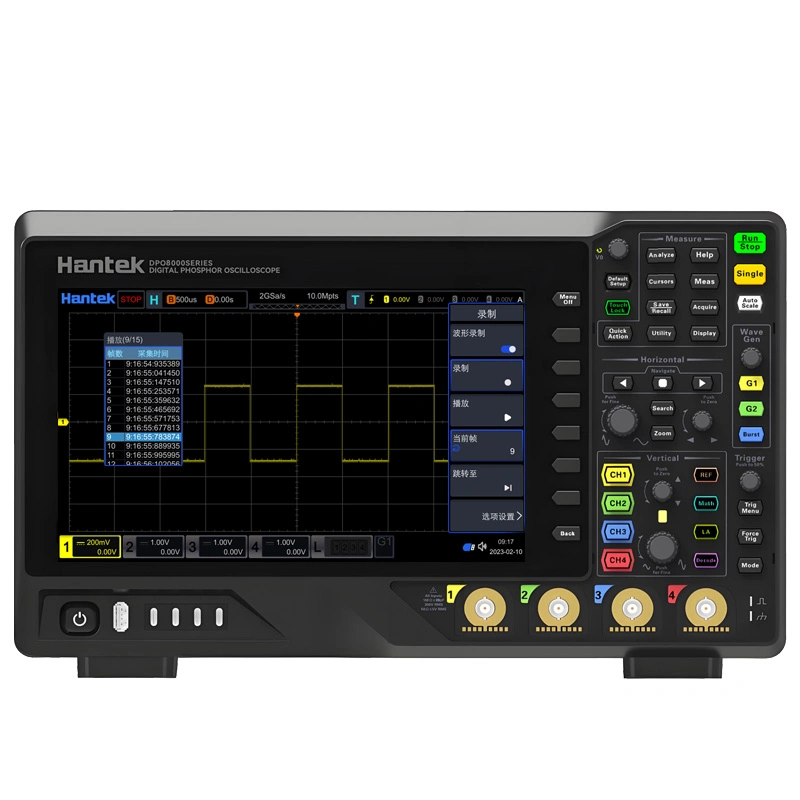

| 硬件录制和回放 | 超过200万帧（单通道） | ||||
| 输入耦合 | 直流、交流或接地 | ||||
| 输入阻抗和电容 | 1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF | ||||
| 任意波形发生器 | 双通道信号源，垂直分辨率 16 bit，最高输出频率200MHz，1GSa/s采样率，±7V电平输出；正弦波、方波、锯齿波、脉冲、直流、噪声、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 13 种标准波形。 | ||||
| 数字通道 | 16路 | ||||

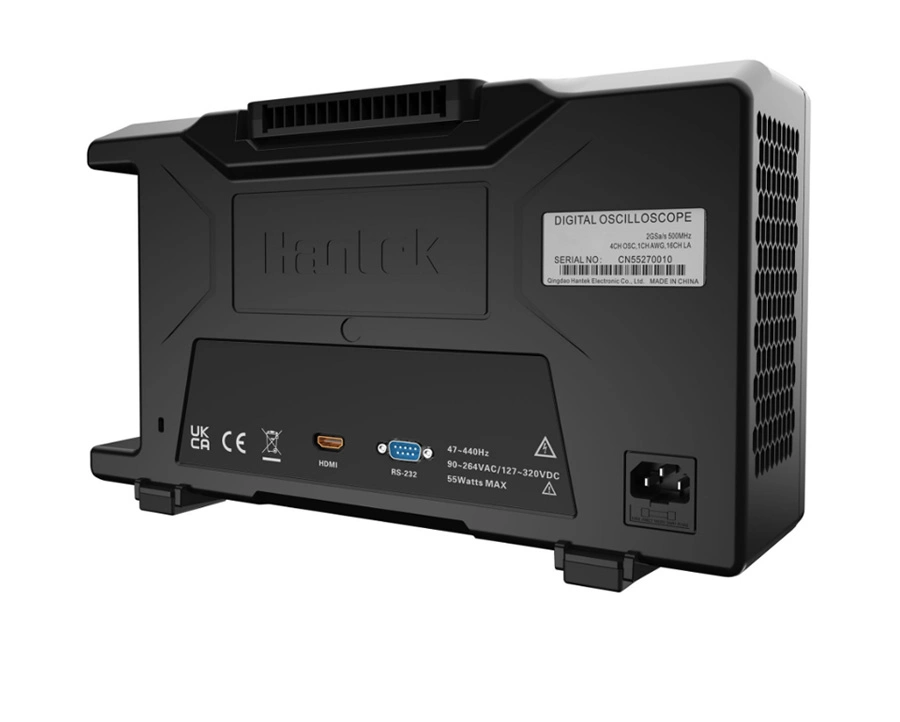

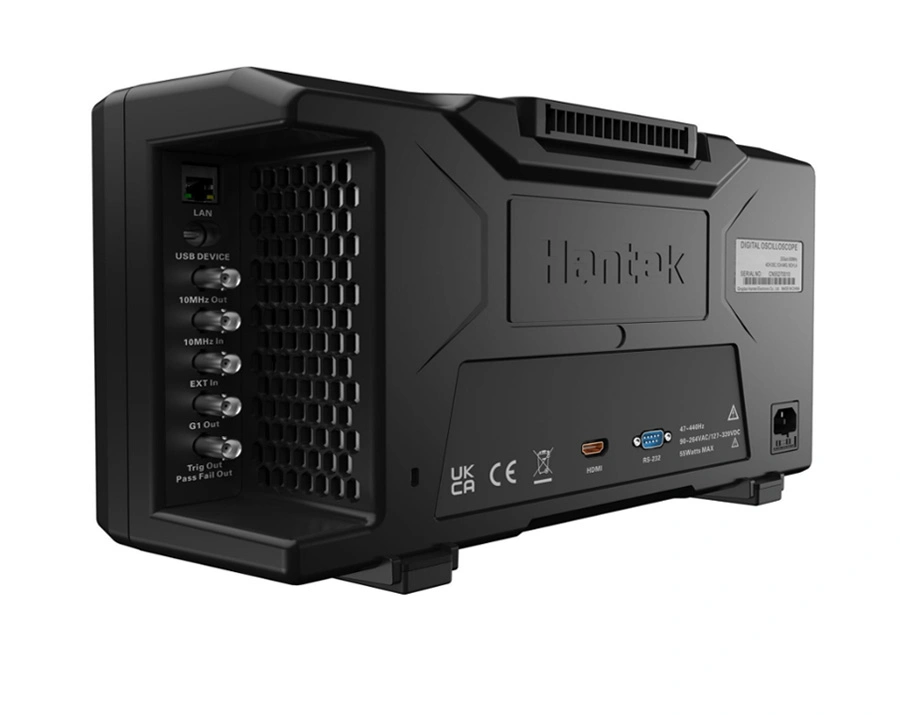

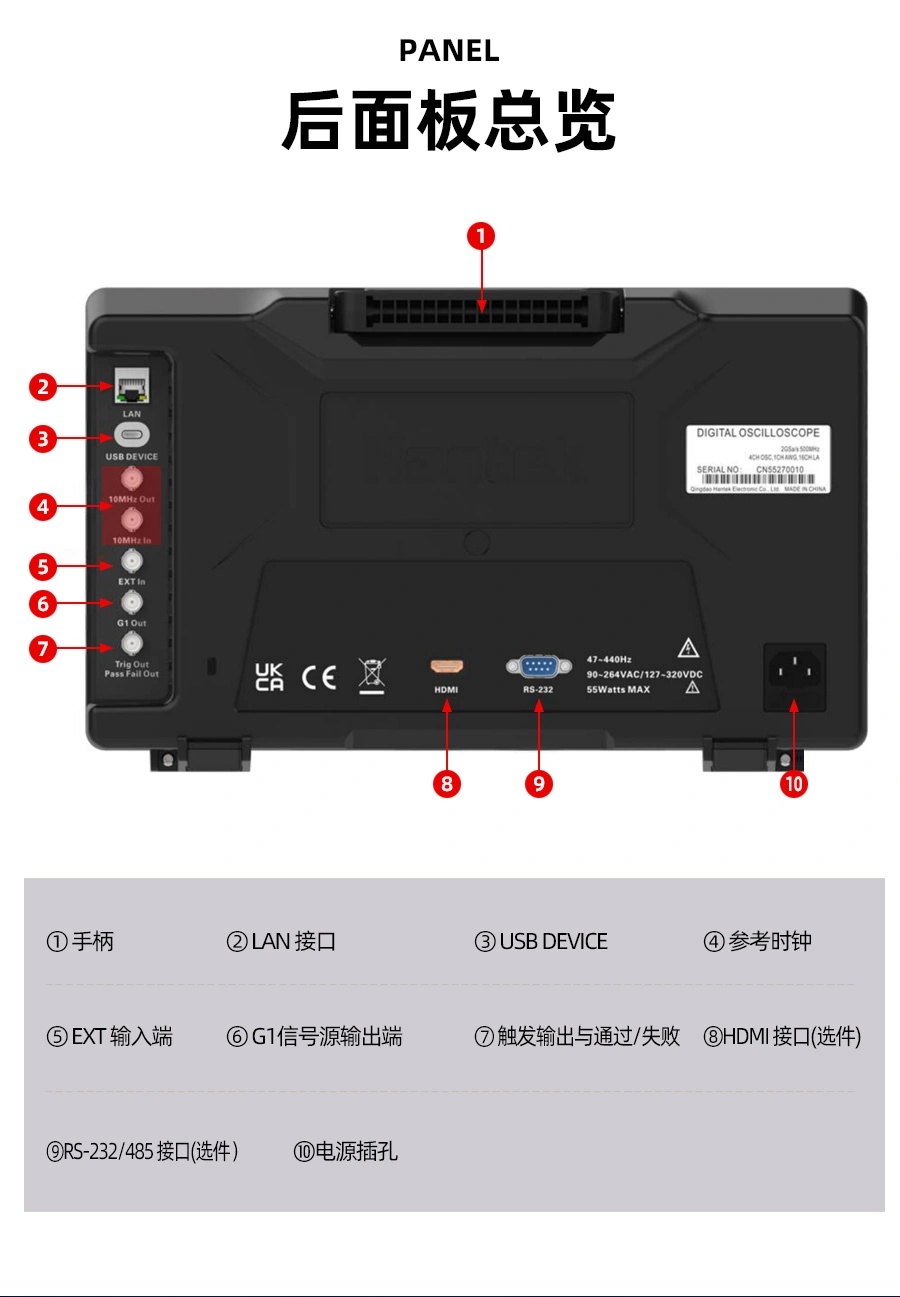

| 接口 | USB HOST、USB DEVICE、LAN 选配：HDMI，串口 | ||||

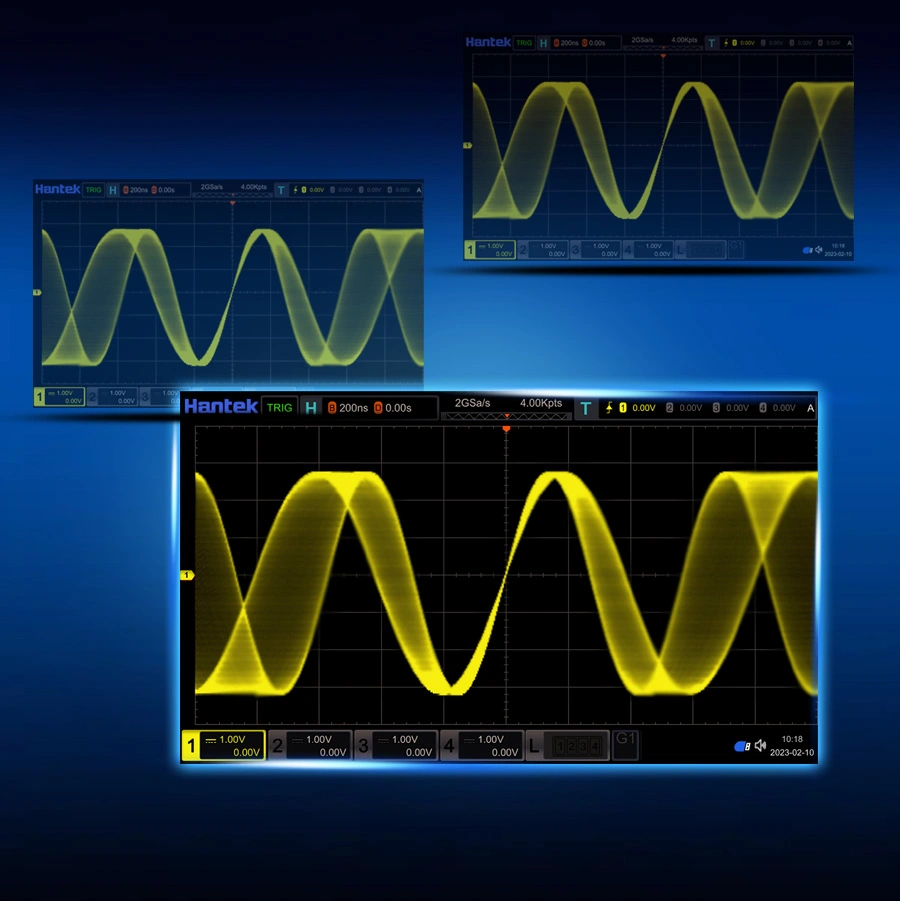

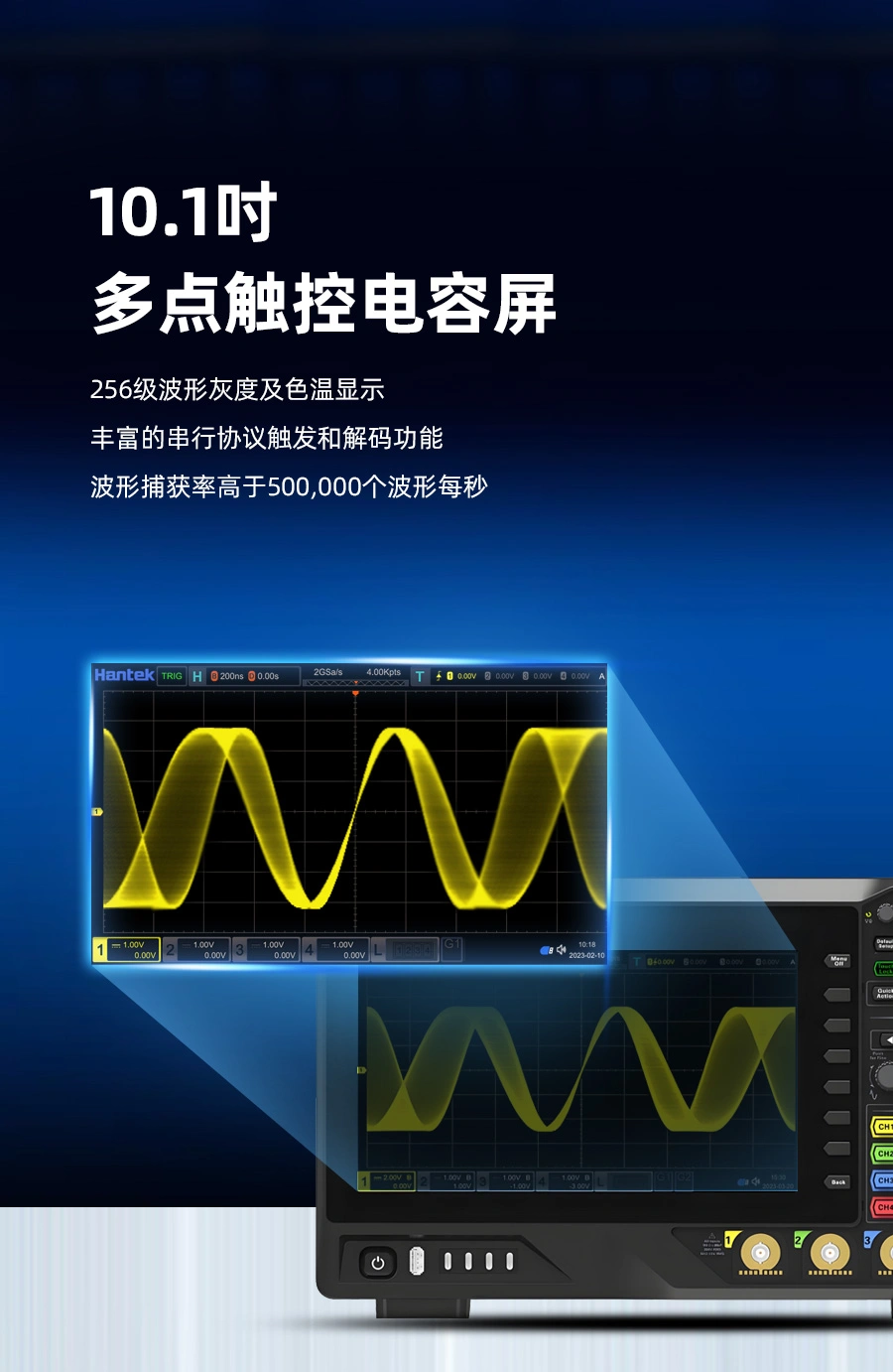

| 屏幕 | 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉 | ||||

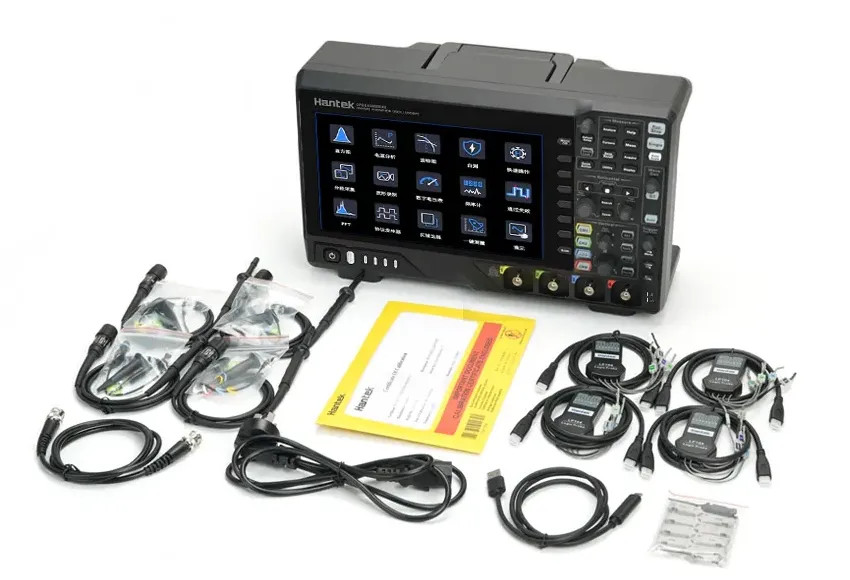

 | 数据线 Type-C数据线，用于仪器与PC通信。使用前，需要在PC端安装Keysight IO软件。 |  | 电源线 仪器标配一根用户所在国标准的电源线，也可单独购买。 |
 | 无源探头 四通道机器配四条无源探头；100MHz机器配HT-100B；200MHz机器配HT-200B；350MHz机器配HT300B；500MHz机器配HT500B。 |  | 逻辑分析仪探头 16数字通道仪器配件，用于待测系统上的数字总线及信号连接示波器 |
 | 同轴电缆 铜线芯传输视频线硬盘录像机同轴电缆BNC线 |  | 逻辑分析仪夹子 逻辑分析仪测试配件，适合各种标准连接端子，能够快速简易地连接使用。 |
 | 装箱单 包含：校准证书，装箱单，保修卡及合格证。 |
