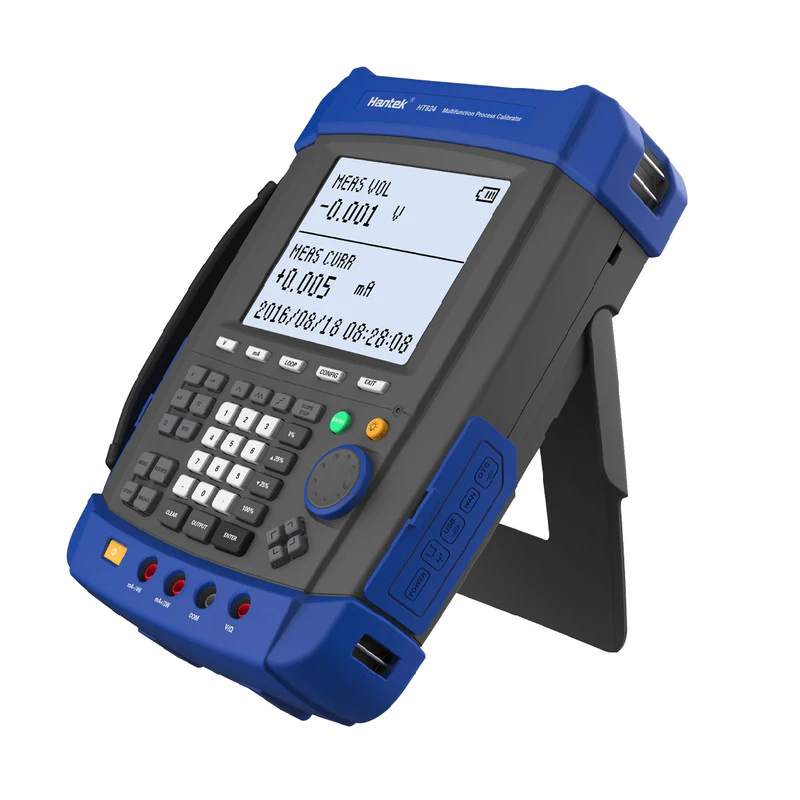

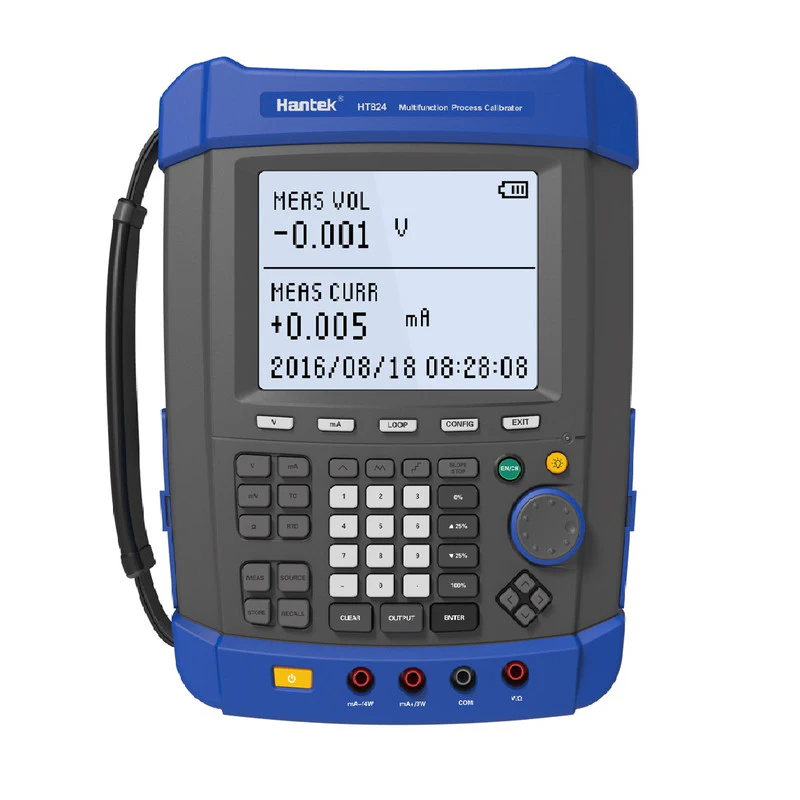

HT824多功能过程校验仪，精度高，稳定度好，可用于工业仪表的现场调校，也可用于实验室仪器仪表的校准。功能强大，可模拟输出毫伏级、伏级的电压、毫安级的电流等多种工业控制过程测控中所需电信号， 也可以测量或模拟多种热电偶（TC）和热电阻（RTD）信号。
* 5 位半输入/输出显示
* 手/自动冷端补偿和设定
* 温度可直接测量/输出
* 电池电压过低自动关机
* 采用了内置电池管理系统，7.4V/7800mAh锂电池，轻松实现8小时以上测量工作
* 自动三角波/阶梯波信号输出
* 可存储8种工作模式，并且可以调用显示。所有设定值和**操作的功能，在关机后，自动保存。
* 显示器显示表笔和插座连接示意图，防止误操作，自带背光源
* 输出都具有手/自动步进和斜率输出功能，可以在信号输出范围内任意设定0%、25%、100%的值，来测试变送器的响应速度 。
* 应用行业；仪器仪表的计量和校准、温度仪表的维护和检修；自动化维护和检修；工程建设调试；控制系统信号源检测和诊断 ； 现场仪修间配置；电力行业热工实验室成套；
| 型号 | ||||
| 直流电压测量 | ||||
| 量程 | 0-30.000V（显示屏上部）*1 | 0-24.000V（显示屏下部）*2 | 0-90.000mV | |
| 分辨率 | 0.001V | 0.001V | 0.001mV | |
| 准确度 | 0.1%+5 | 0.05%+5 | 0.05%+5 | |
| *1和*2：输入电阻大于1MΩ。 | ||||
| 直流电压输出 | ||||
| 范围 | 0—20.000V | 0—90.000mV | ||
| 分辨率 | 0.001V | 0.001mV | ||
| 准确度 | 0.05%+5 | 0.05%+5 | ||
| 毫伏测量和输出*1 | ||||
| 量程或范围 | -10.000mV—80.000mV | |||
| 分辨率 | 0.001mV | |||
| 准确度 | 0.05%+5 | |||
| *1按TC(16)键，选择本项功能。信号在热电偶微型输入/输出TC端口。 | ||||
| 直流电流(毫安)测量 | ||||
| 量程 | 0—24.000mA（显示屏上部）*1 | 0—24.000mA（显示屏下部）*2 | ||
| 分辨率 | 0.001mA | 0.001mA | ||
| 准确度 | 0.05%+5 | 0.05%+5 | ||
| 直流电流(毫安)输出 | ||||
| 范围 | 0—24.000mA | |||
| 分辨率 | 0.001mA | |||
| 准确度 | 0.05%+5 | |||
| SIMU（仿真）输出电流时，外接电压大于12V，小于28V。 | ||||
| SOUR（源）输出电流时，信号驱动能力:在20mA时，为1000Ω。 | ||||
| 电阻测量 | ||||
| 欧姆量程 | 0—400.00Ω | 400.0—4000.0Ω | ||
| 精度±Ω | 4线（4W） | 0.02%+5 | 0.02%+5 | |
| 2线（2W）和3线（3W） | 0.05%+5 | 0.05%+5 | ||
| 激励电流：0.2mA。 | ||||
| 最高输入电压：30V。 | ||||
| 2线：不包括导线电阻。 | ||||
| 3线：假设使用相配的测试线，其总电阻不超过100Ω。 | ||||
| 电阻输出 | ||||
| 电阻范围 | 5.00Ω―400.00Ω | 400.0―1500.0Ω | ||
| 来自测量装置的激励电流 | 0.15mA-2mA | 0.05mA-0.8mA | ||
| 精度±Ω | 0.05%+5 | 0.05%+5 | ||
| 分辨率 | 0.1Ω | 0.1Ω | ||
| 温度——热电偶 | ||||
| 类型 | 量程或范围 | 分辨率 | 测量和输出精度±℃ | |
| S | -50.0℃到0℃ | 0.1℃/0.1℉ | 2℃ | |
| 0℃到500.0℃ | 0.1℃/0.1℉ | 1.5℃ | ||
| 500.0℃到1760.0℃ | 0.1℃/0.1℉ | 1.3℃ | ||
| R | -50.0℃到0℃ | 0.1℃/0.1℉ | 2℃ | |
| 0℃到500.0℃ | 0.1℃/0.1℉ | 1.5℃ | ||
| 500.0℃到1760.0℃ | 0.1℃/0.1℉ | 1.3℃ | ||
| B | 200℃到800℃ | 1℃/1℉ | 2.5℃ | |
| 800℃到1800℃ | 1℃/1℉ | 2.3℃ | ||
| K | -200.0℃到1370.0℃ | 0.1℃/0.1℉ | 1.3℃ | |
| N | -200.0℃到1300.0℃ | 0.1℃/0.1℉ | 1.3℃ | |
| E | -200.0℃到1000.0℃ | 0.1℃/0.1℉ | 1℃ | |
| J | -200.0℃到1200.0℃ | 0.1℃/0.1℉ | 1℃ | |
| T | -200.0℃到400.0℃ | 0.1℃/0.1℉ | 1℃ | |
| 热电偶采用ITS-90 | ||||
| 如打开冷端补偿（CJC），另外在加±0.5℃ | ||||
| 温度——热电阻 | ||||
| 类型 | 量程或范围 | 测量4线℃( 精度±℃) | 测量2线和3线℃(精度±℃) | 输出℃( 精度±℃) |
| Pt100-385 | -200.0℃-850.0℃ | 0.8℃ | 1℃ | 0.8℃ |
| Pt100-3926 | -200.0℃-850.0℃ | 0.8℃ | 1℃ | 0.8℃ |
| Pt100-JIS | -200.0℃-850.0℃ | 0.8℃ | 1℃ | 0.8℃ |
| Pt200-385 | -200.0℃-250.0℃ | 0.7℃ | 0.8℃ | 0.7℃ |
| 250.0℃-630.0℃ | 1.3℃ | 2.1℃ | 1.3℃ | |
| Pt500-385 | -200.0℃-500.0℃ | 0.8℃ | 1.1℃ | 0.8℃ |
| 500.0℃—630.0℃ | 1℃ | 1.5℃ | 1℃ | |
| Pt1000-385 | -200.0℃-100.0℃ | 0.7℃ | 0.7℃ | 0.8℃ |
| 100.0℃-630.0℃ | 0.7℃ | 0.8℃ | 0.8℃ | |
| Cu100 | -50.0℃-150.0℃ | 1℃ | 1.2℃ | 1℃ |
| Cu50 | -50.0℃-150.0℃ | 1℃ | 1.2℃ | 1℃ |
| 分辨率:0.1°C,0.1°F。 | ||||
| 可允许的激励电流（输出）:Pt100-385,Pt100-392,Pt100-JIS,Pt200-385:0.15到3.0 mA | ||||
| Pt500-385:0.05到0.80mA;Pt1000-385:0.05到0.40mA。 | ||||
| 2W线：不包括导线电阻。 | ||||
| 3W线：假设使用相配的测试线，其总电阻不超过100Ω。 | ||||
| 综合指标 | ||||
| 操作温度 | 0℃至50℃ | |||
| 储存温度 | -20℃至70℃ | |||
| 操作高度 | 平均海拔3000米以下 | |||
| 相对湿度（无凝结相对工作湿度%） | 75%(30℃到40℃) | |||
| 45%(40℃到50℃) | ||||
| 35%(50℃到55℃) | ||||
| <10℃时，不控制 | ||||
| 稳定性 | 23±5℃范围外，每度增加量程的±0.005% | |||
| 振动 | 振动随机性,2g,5到500Hz | |||
| 安全性 | EN 61010-1:1992 | |||
| 保护级别 | 污染等级Ⅱ | |||
