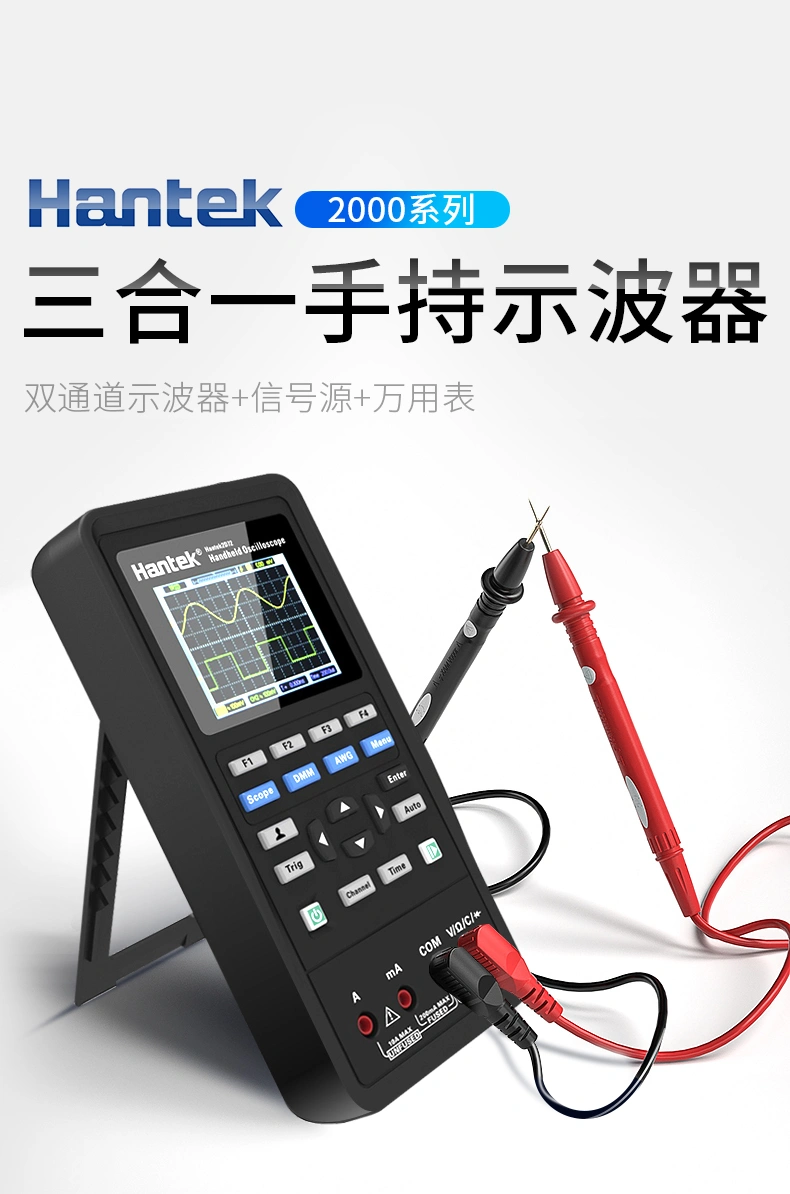

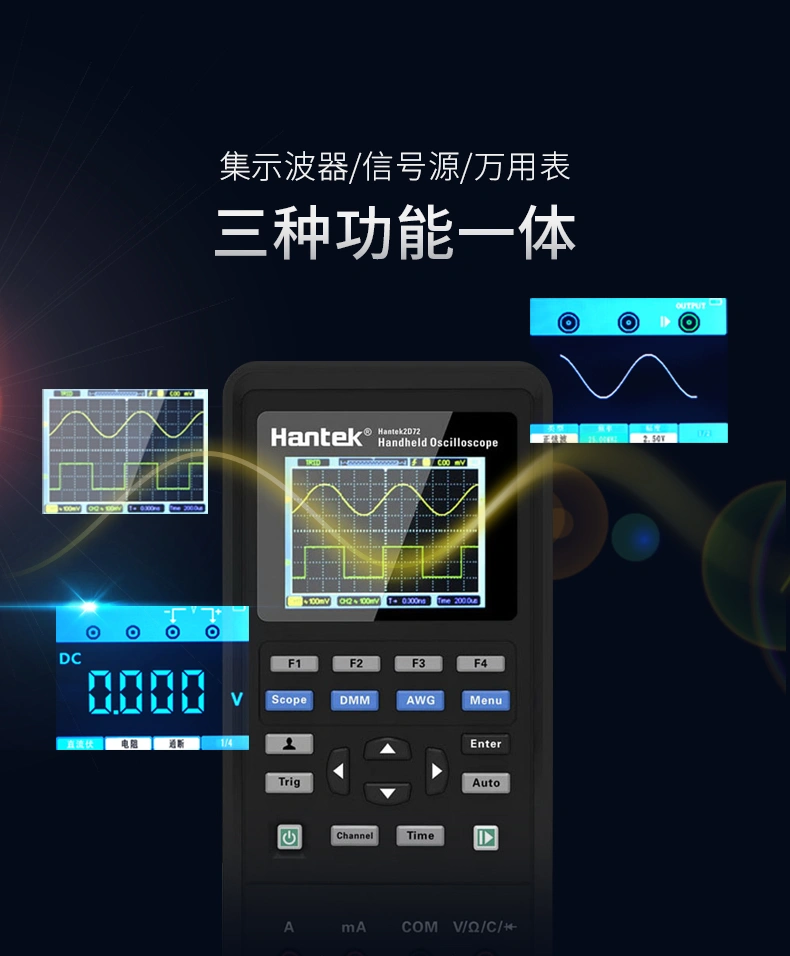

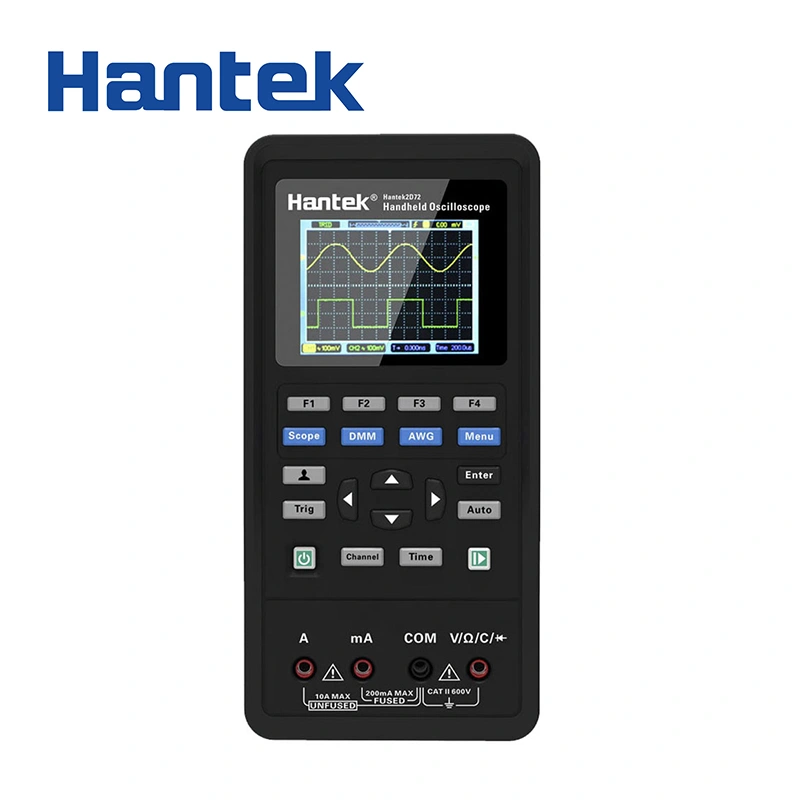

一机多用，工程师必备
示波器+信号源+万用表三合一，三种通用测试设备功能集于一身，工程师居家外出必备帮手。
智能充电管理
5V/2A 大电流或普通电脑USB口均可充电，兼容性强，省心好用。
超低功耗设计
Type-C 充电接口，充电2小时可使用一整天，待机长达两个月。
大容量可换锂电池
18650 可更换式锂电池供电，满足超长时间使用需求。

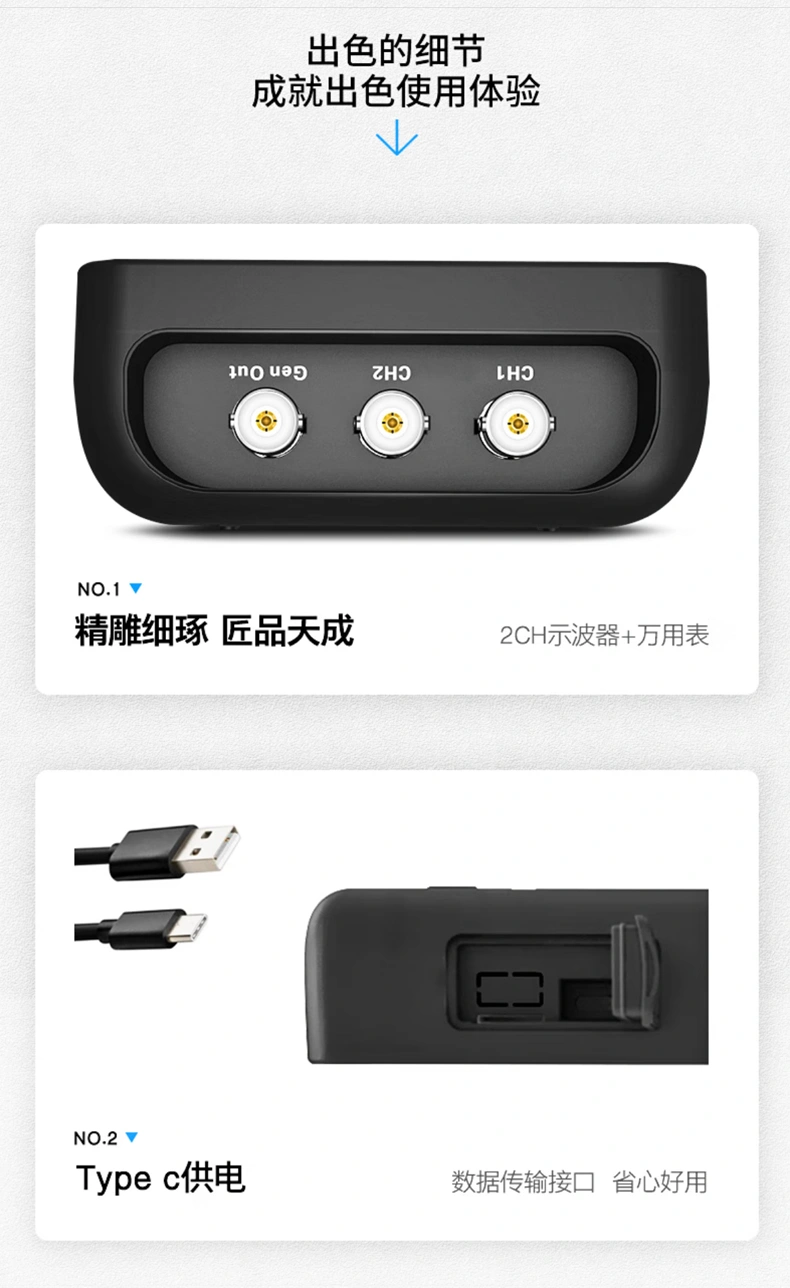

Type-C 供电+数据传输
5V/2A 充电器 + Type-C 充电数据线，可和手机共用充电器和数据线。
AUTO 一键测试
测试新手必备功能，一键操作轻松上手。

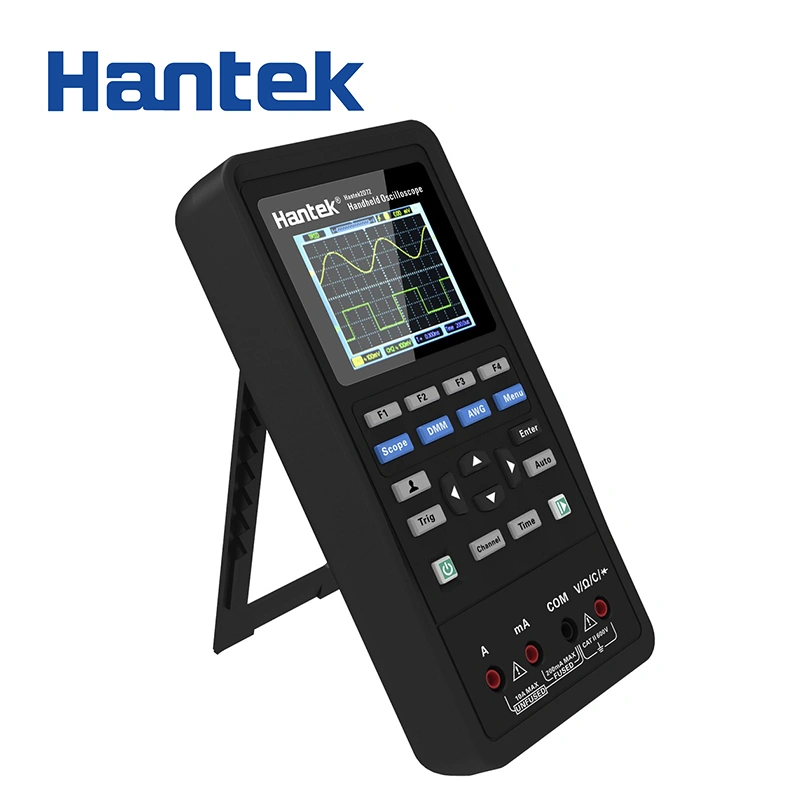

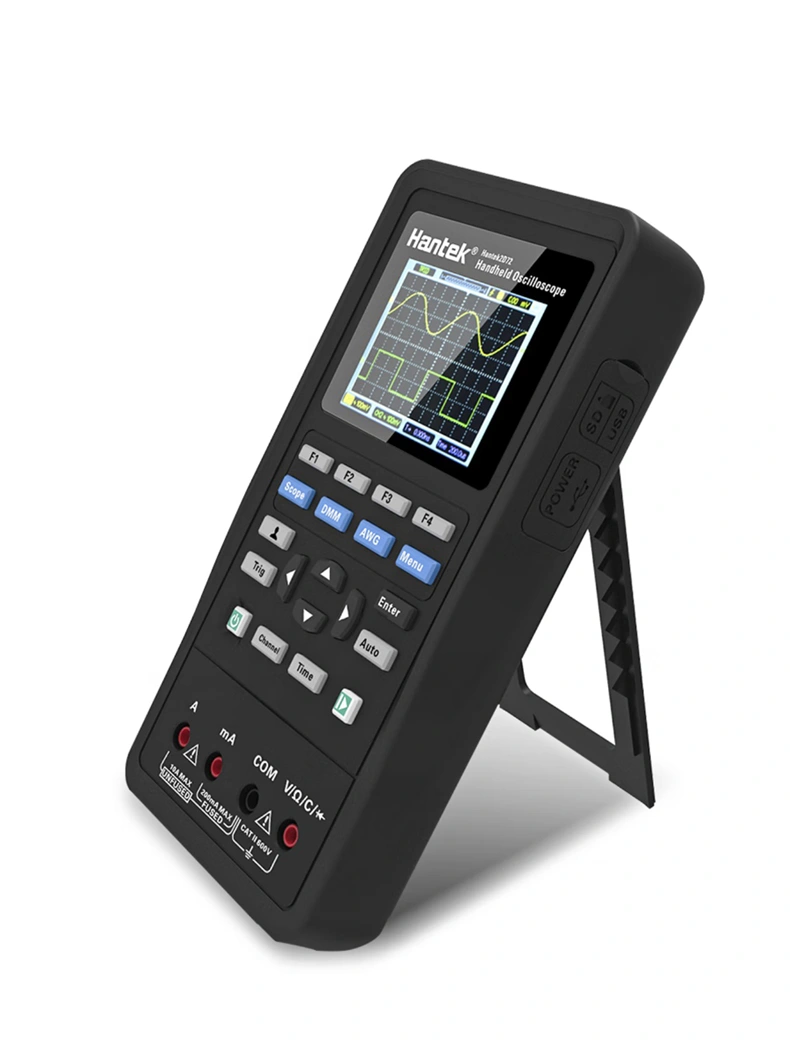

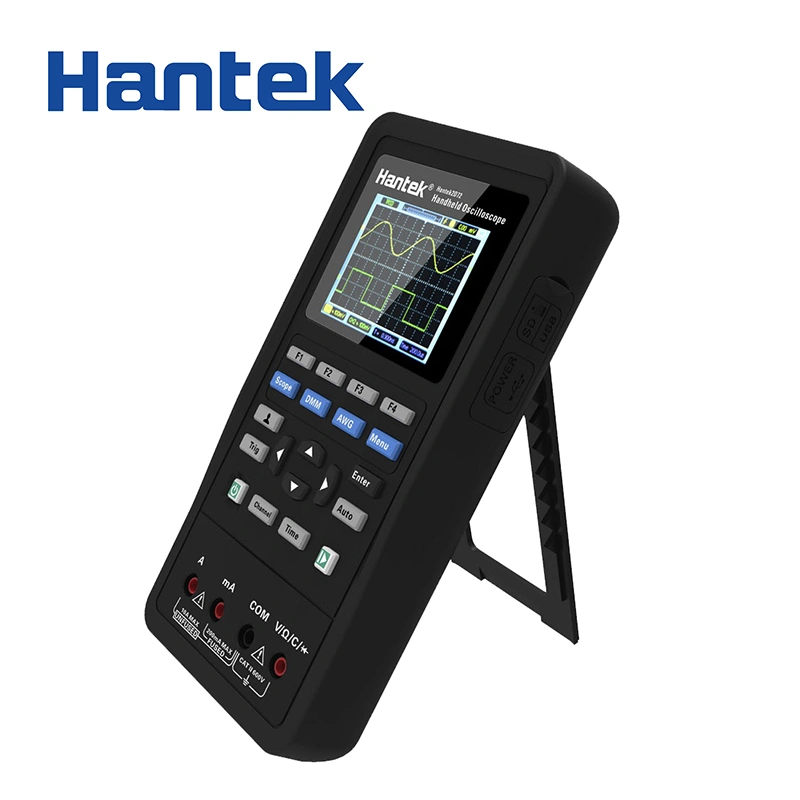

小巧便携
体积小巧，单手持握；45度可悬挂式支架设计，随时随地都是工作台。
波形对比与保存
两组参考波形 + 6组波形保存，一键调出，快速对比，便捷有效。
数字电压表功能
自动频率和幅值测量，方便省心。
光标测量功能
支持时间和电压手动测量，精准测量所需波形。
中英文菜单
中英文语言菜单，一键切换。
高清彩屏
彩色液晶显示屏，线条细腻柔滑，波形清晰放大不失真。

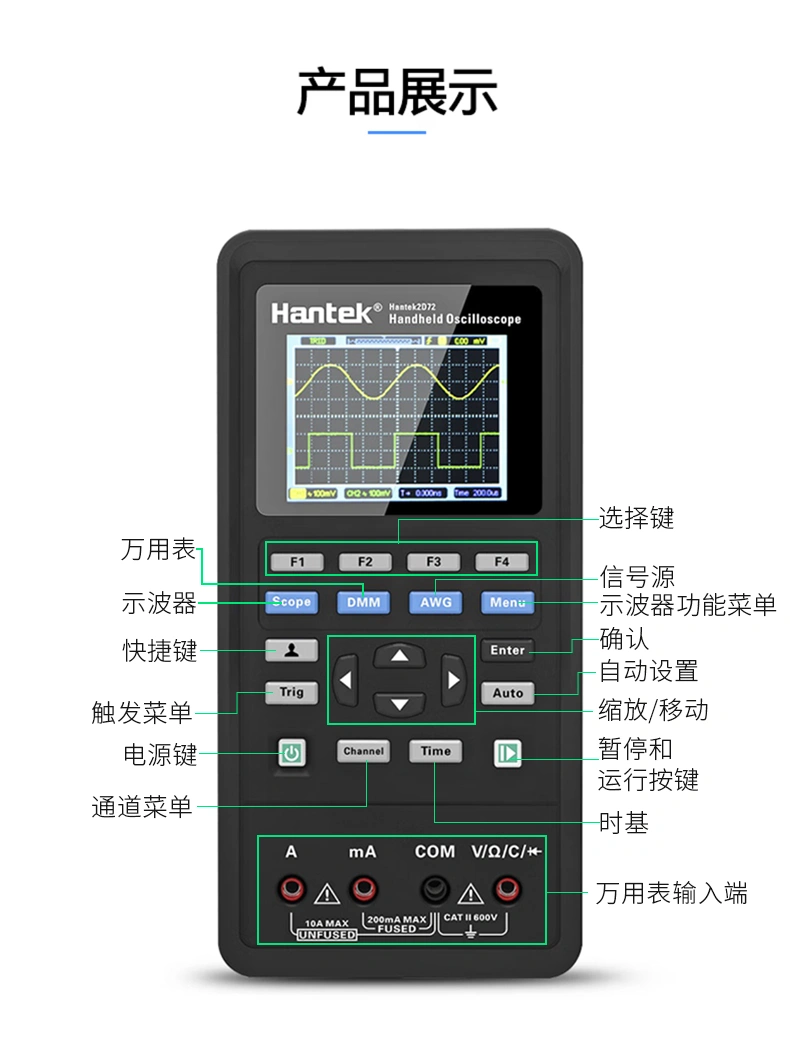

极简键盘
极简键盘设计，操作简单，轻易上手。
一体成型外壳
手感细腻，抗冲击性强，耐热性特点突出，拆卸简便。
系统自校准
自带校准功能，免去长时间不用电平漂移的烦恼。
万用表功能
支持电压、电流、电阻、二极管、电容、通断测试。
提供正弦波、方波、三角波、梯形波等多种波形输出，正弦波最高可达 25MHz。

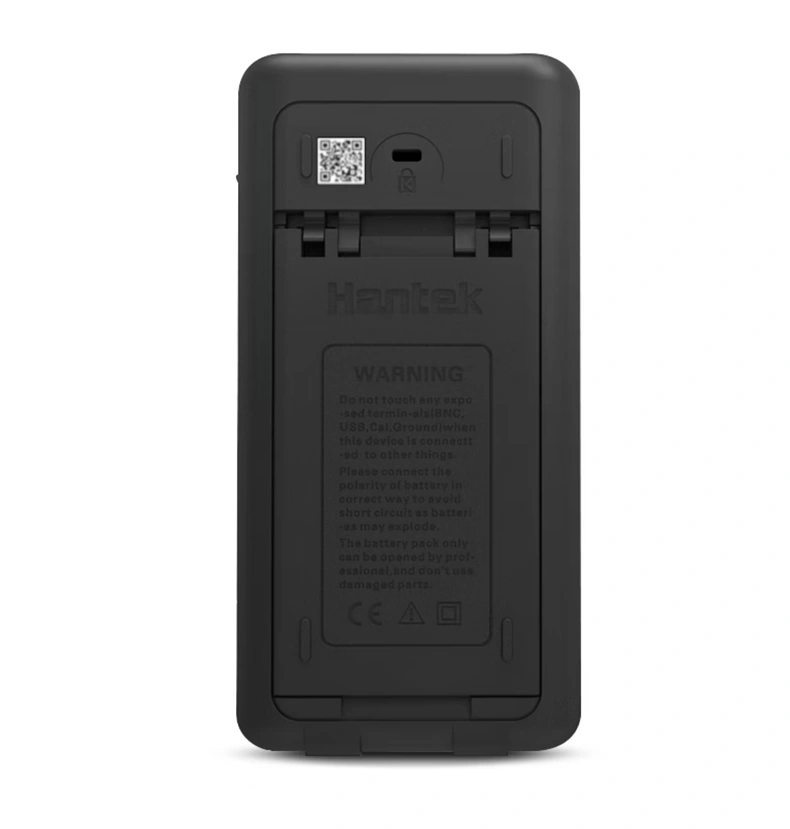

扫码视频帮助
机器背面带有二维码，扫码在线观看视频帮助。

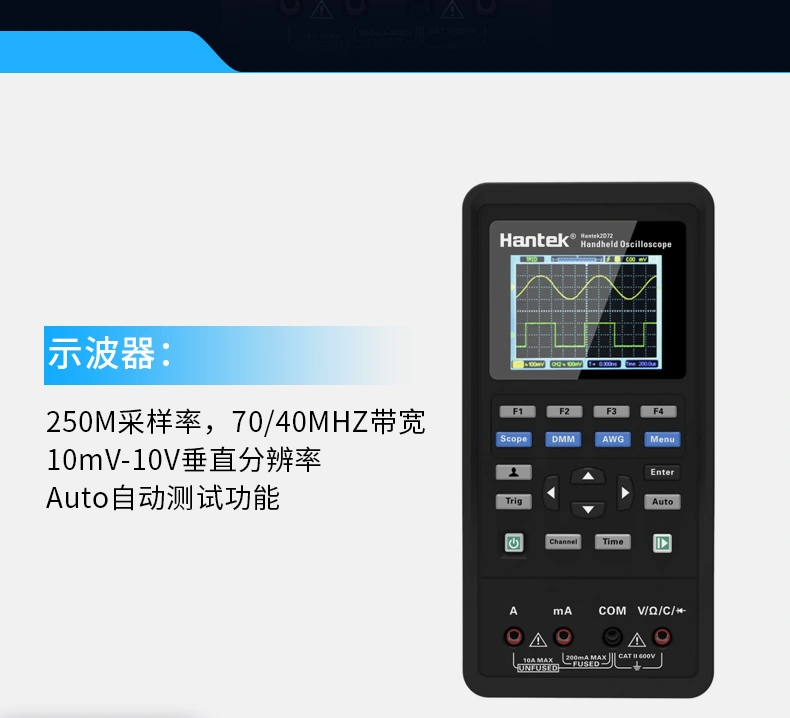

示波器：
250M采样率，70/40 MHz带宽;
10mV~10V垂直分辨率;
Auto自动测试功能;
按键音设置;
可调背光亮度，背光时间，自动关机时间；
数字电压表功能;语言支持中英文切换;
光标测量、参考波形、波形保存功能;

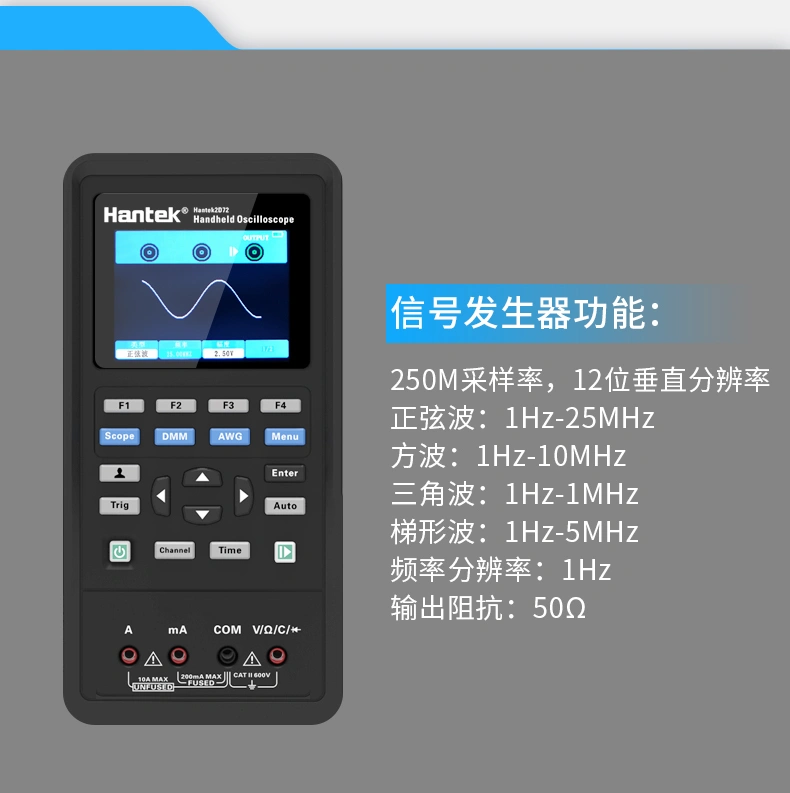

信号发生器功能：
250M采样率，12位垂直分辨率
正弦波：1Hz~25MHz
方波：1Hz~10MHz
三角波:1Hz~1MHz
梯形波：1Hz~5MHz
频率分辨率：1Hz
输出阻抗：50Ω
四种任意波;
满足现在及未来测试需求的多用途设备。

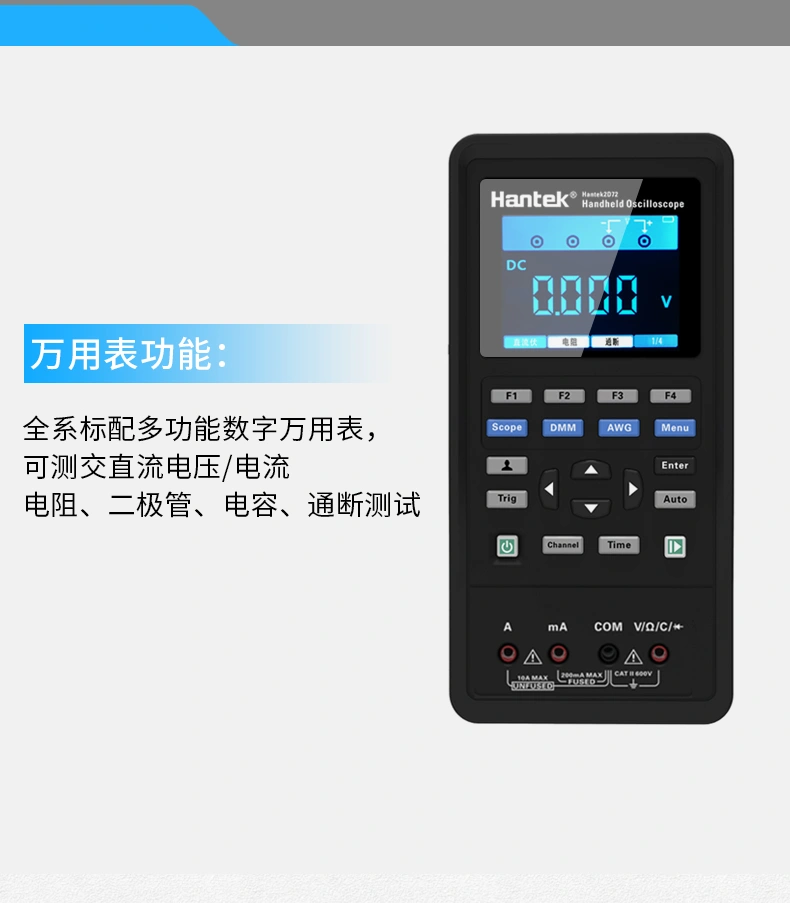

万用表功能：
全系标配多功能数字万用表，可测交直流电压/电流、
电阻、二极管、电容、通断测试。
灵敏度高，精确度高，显示清晰，过载保护，便于携带。
| 型号 | 通道 | 带宽 | 采样率 | 电源 | 防护 | 支架 | 万用表(DMM) | 信号源(AFG) |
| Hantek2C42 | 2CH+DMM | 40 MHz | 250MSa/S | 直接充电 | 全防护护套 | 可悬挂支架 | 有 | 无 |
| Hantek2C72 | 2CH+DMM | 70 MHz | 250MSa/S | 直接充电 | 全防护护套 | 可悬挂支架 | 有 | 无 |
| Hantek2D42 | 2CH+AFG+DMM | 40 MHz | 250MSa/S | 直接充电 | 全防护护套 | 可悬挂支架 | 有 | 有 |
| Hantek2D72 | 2CH+AFG+DMM | 70 MHz | 250MSa/S | 直接充电 | 全防护护套 | 可悬挂支架 | 有 | 有 |
| 型号 | Hantek2D72 | Hantek2D42 | Hantek2C72 | Hantek2C42 |
| 示波器 | ||||
| 带宽 | 70MHz | 40MHz | 70MHz | 40MHz |
| 通道数 | 2CH示波器+万用表+信号源 | 2CH示波器+万用表+信号源 | 2CH示波器+万用表 | 2CH示波器+万用表 |
| 水平 | ||||
| 采样速率范围 | 250MSa/s ( 单通道 )，125MSa/s（双通道）， | |||
| 波形内插 | (sin x)/x | |||
| 记录长度 | 每通道3K | |||
| 水平刻度范围 | 5ns/div~500s/div 1, 2, 5步进 | |||
| 垂直 | ||||
| AD转换器 | 8位分辨率，每个通道同时取样 | |||
| 示波器垂直刻度范围 | 输入BNC处为10mV/div~10V/div | |||
| 可选模拟带宽限制，典型 | 20MHz | |||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||
| 在BNC处的上升时间，典型 | ≤5ns | |||
| 垂直增益精度 | 在“正常”或“平均”采集模式下，±3% | |||
| 注意：使用X1探头时带宽减小到6MHz | ||||
| 采集 | ||||
| 采集模式 | 正常 | |||
| 触发 | ||||
| 类型 | 边沿触发 | |||
| 模式 | 自动，正常，单次 | |||
| 电平 | 从显示屏中心开始±4个分度 | |||
| 触发电平精度 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | |||
| 斜率 | 上升沿，下降沿，上升沿或下降沿 | |||
| 信源 | CH1/CH2 | |||
| 输入 | ||||
| 输入耦合 | DC、AC或GND | |||
| 输入阻抗，直流耦合 | 25pF±3 pF，1MΩ±2% | |||
| 探头衰减 | 1X、10X | |||
| 支持探头衰减系数 | 1X、10X、100X、1000X | |||
| 最大输入电压 | 150VRMS | |||
| 测量 | ||||
| 光标 | 光标间的电压差△V | |||
| 光标间的时间差△T | ||||
| 自动测量 | 频率、峰峰值 | |||
| 任意波信号发生器 | ||||
| 波形频率 | 正弦波: 1Hz~25MHz | - | - | |
| 方波: 1Hz~10MHz | - | - | ||
| 三角波: 1Hz~1MHz | - | - | ||
| 梯形波: 1Hz~5MHz | - | - | ||
| 采样率 | 250MSa/s | - | - | |
| 幅度 | 5Vpp | |||
| 频率分辨率 | 0.10% | - | - | |
| 通道 | 1个波形输出通道 | - | - | |
| 波形深度 | 512Sa | - | - | |
| 垂直分辨率 | 12 bit | - | - | |
| 频率稳定性 | <30ppm | - | - | |
| 输出阻抗 | 50 Ω | - | - | |
| 万用表 | ||||
| 最大分辨率 | 4000 点 | |||
| 测量方式 | 电压、电流、电阻、电容、二极管、通断测量 | |||
| 最大输入电压 | AC:600V, DC: 600V | |||
| 最大输入电流 | AC: 10A, DC:10A | |||
| 输入阻抗 | 10MΩ | |||
| 测量项 | 分辨率 | 精度 | 分辨率 | |
| 直流电压 | 400.00mV | 100uV | ||
| 4.000V | 1mV | |||
| 40.00V | 10mV | |||
| 400.0V | 100mV | |||
| 600.0V | ±（1% + 2） | 1V | ||
| 过载保护：400mV量程为250V，其余量程为600Vrms。 | ||||
| 交流电压 | 4.000V | ±（1.2% + 5） | 1mV | |
| 40.00V | 10mV | |||
| 400.0V | 100mV | |||
| 600.0V | ±（1.5% + 5） | 1V | ||
| 频率范围：40Hz~400Hz; | ||||
| 400V和600V量程频率范围：40Hz~100Hz | ||||
| 直流电流 | 40.00mA | ±（1% + 2） | 10uA | |
| 200.0mA | ±（1.5% + 2） | 100uA | ||
| 4.000A | ±（1.8% + 2） | 1mA | ||
| 10.00A | ±（3% + 2） | 10mA | ||
| 过载保护：自恢复保险管200mA/250V，4A、10A量程无保险丝 | ||||
| 交流电流 | 40.00mA | ±（1.3% + 2） | 10uA | |
| 400.0mA | ±（1.8% + 2） | 100uA | ||
| 4.000A | ±（2% + 3） | 1mA | ||
| 10.00A | ±（3% + 5） | 10mA | ||
| 频率范围：40Hz~400Hz； | ||||
| 自恢复保险管：200mA/250V；4A、10A量程无保险丝 | ||||
| 电阻 | 400.0Ω | ±（1% + 3） | 0.1Ω | |
| 4.000KΩ | ±（1.2% + 5） | 1Ω | ||
| 60.00KΩ | 10Ω | |||
| 400.0KΩ | 100Ω | |||
| 4.000MΩ | 1KΩ | |||
| 40.00MΩ | ±（1.5%±3） | 10KΩ | ||
| 过载保护：220V有效值 | ||||
| 电容 | 40.00nF | ±（3% + 5） | 10pF | |
| 400.0nF | 100pF | |||
| 4.000uF | 1nF | |||
| 40.00uF | 10nF | |||
| 100.0uF | 100nF | |||
| 过载保护：220V有效值 | ||||
| 二极管 | 0V~1.0V | |||
| 通断测量 | <50Ω | |||

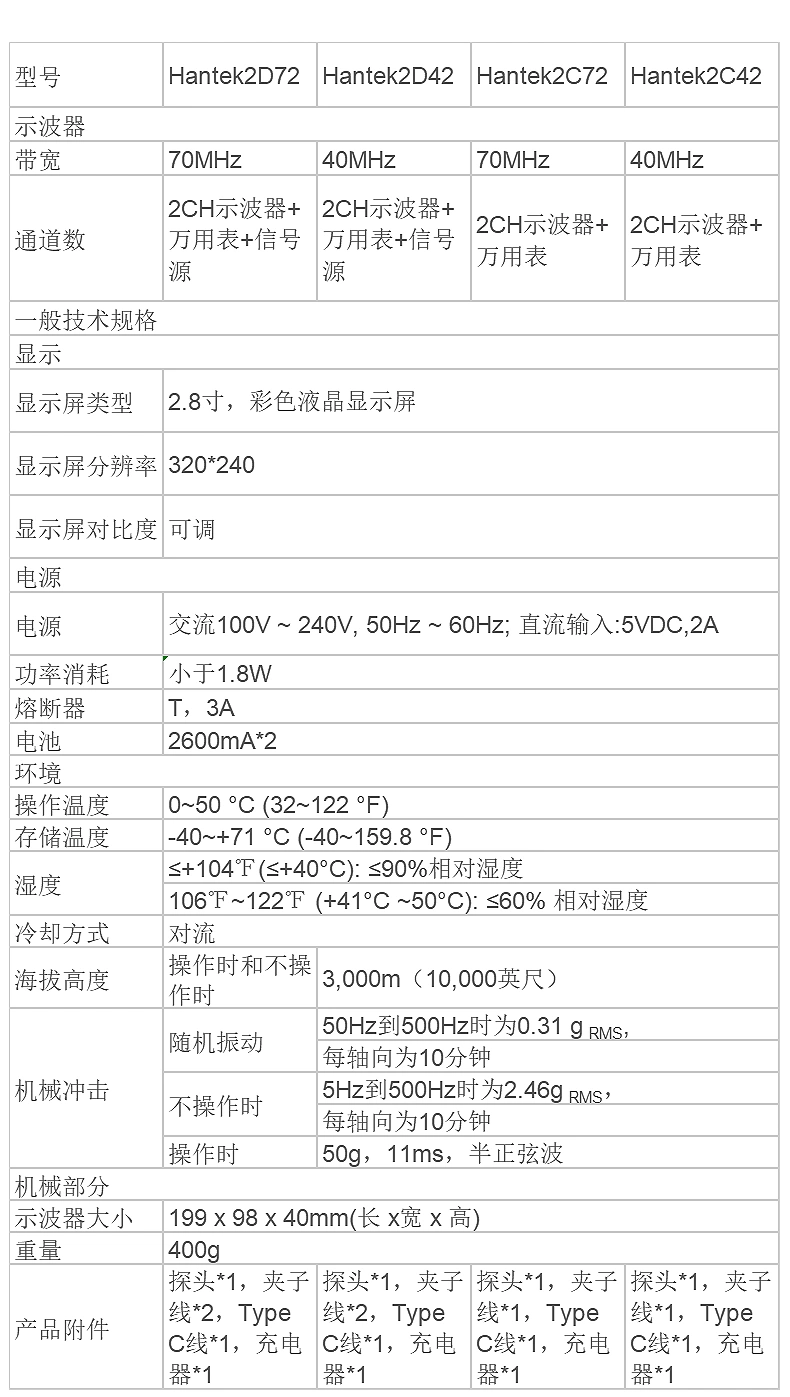

| 一般技术规格 | ||||
| 显示 | ||||
| 显示屏类型 | 2.8寸，彩色液晶显示屏 | |||
| 显示屏分辨率 | 320*240 | |||
| 显示屏对比度 | 可调 | |||
| 电源 | ||||
| 电源 | 交流100V ~ 240V, 50Hz ~ 60Hz; 直流输入:5VDC,2A | |||
| 功率消耗 | 小于1.8W | |||
| 熔断器 | T，3A | |||
| 电池 | 2600mA*2 | |||
| 环境 | ||||
| 操作温度 | 0~50 °C (32~122 °F) | |||
| 存储温度 | -40~+71 °C (-40~159.8 °F) | |||
| 湿度 | ≤+104℉(≤+40°C): ≤90%相对湿度 | |||
| 106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度 | ||||
| 冷却方式 | 对流 | |||
| 海拔高度 | 操作时和不操作时 | 3,000m（10,000英尺） | ||
| 机械冲击 | 随机振动 | 50Hz到500Hz时为0.31 g RMS, | ||
| 每轴向为10分钟 | ||||
| 不操作时 | 5Hz到500Hz时为2.46g RMS， | |||
| 每轴向为10分钟 | ||||
| 操作时 | 50g，11ms，半正弦波 | |||
| 机械部分 | ||||

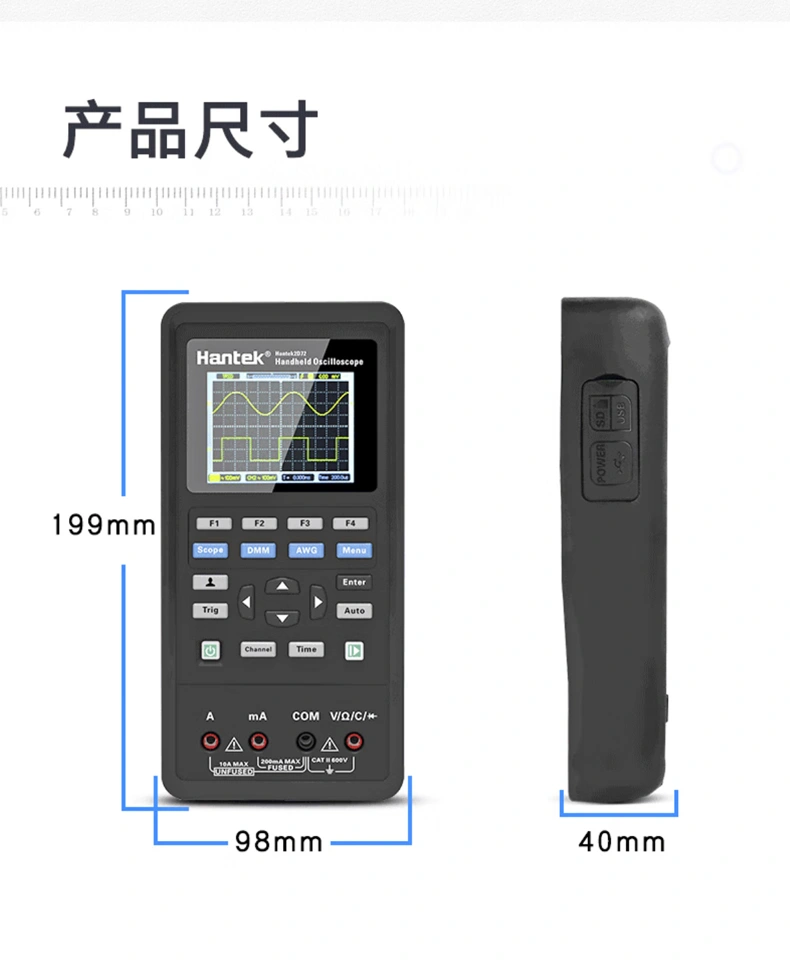

| 示波器大小 | 199 x 98 x 40mm(长 x宽 x 高) | |||
| 重量 | 400g | |||
| 产品附件 | 探头*1，夹子线*2，Type C线*1，充电器*1 | 探头*1，夹子线*2，Type C线*1，充电器*1 | 探头*1，夹子线*1，Type C线*1，充电器*1 | 探头*1，夹子线*1，Type C线*1，充电器*1 |

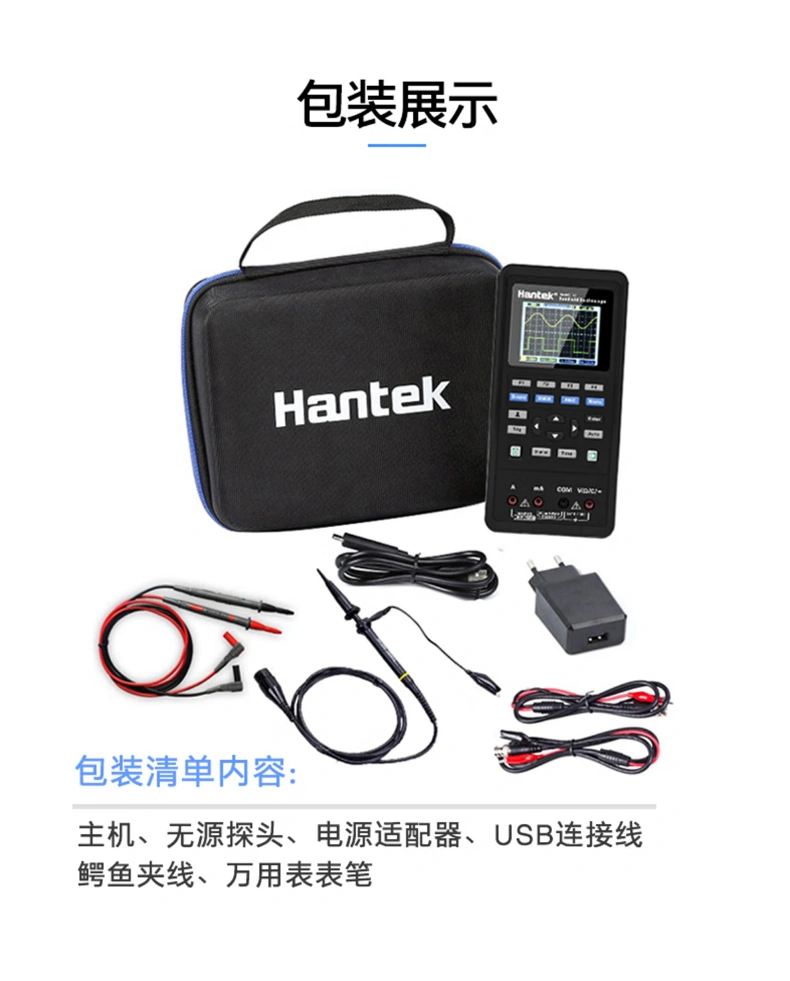

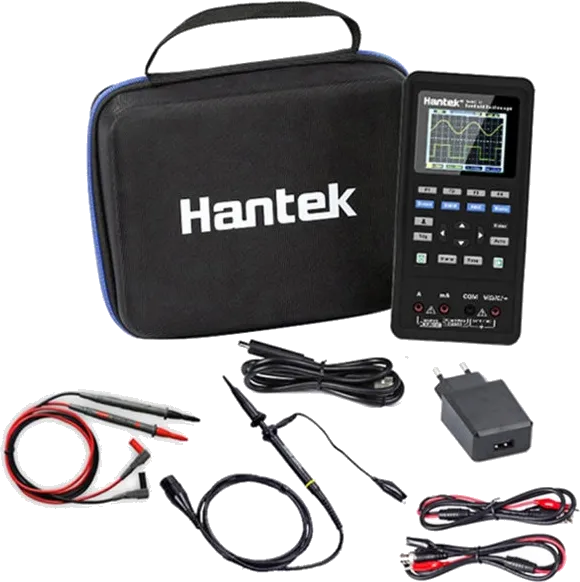

2000系列主机 |
仪器包 *1 | ||
 示波器探头 （两通道系列标配一条，四通道系列标配两条） |  鳄鱼夹线 （两通道系列标配一条，四通道系列标配两条，带信号源功能型号加配一条） | ||

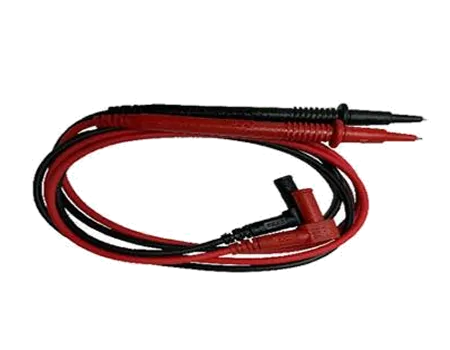

 电源适配器*1 |  万用表表笔 *1（仅TO1000C/D系列标配） |
