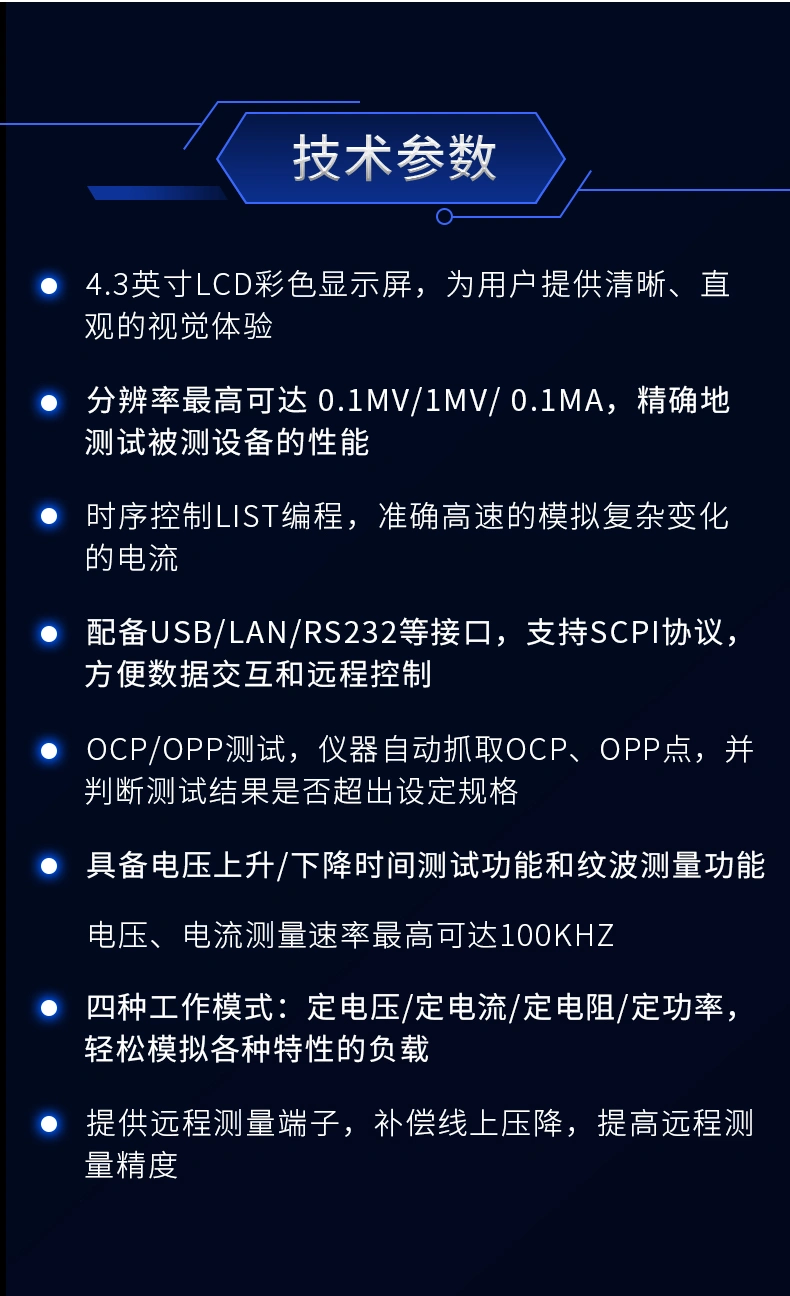

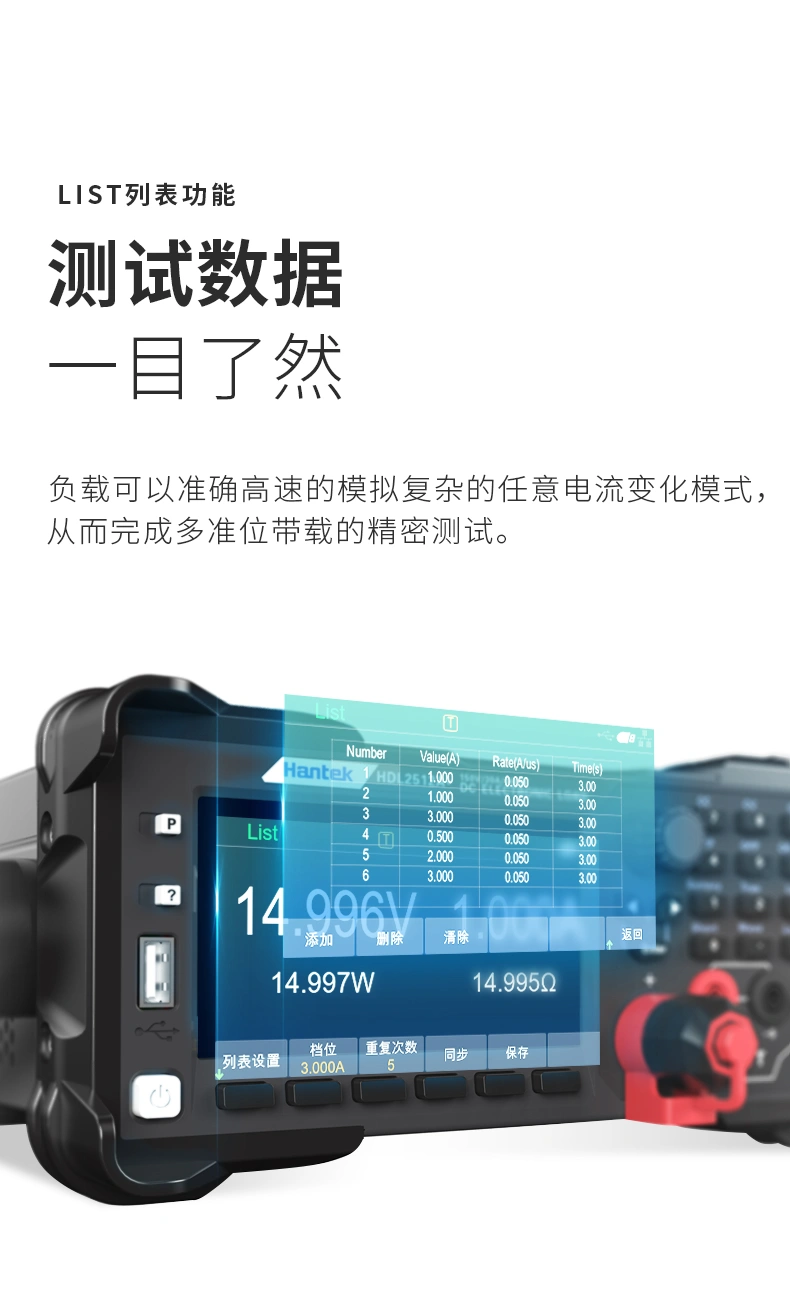

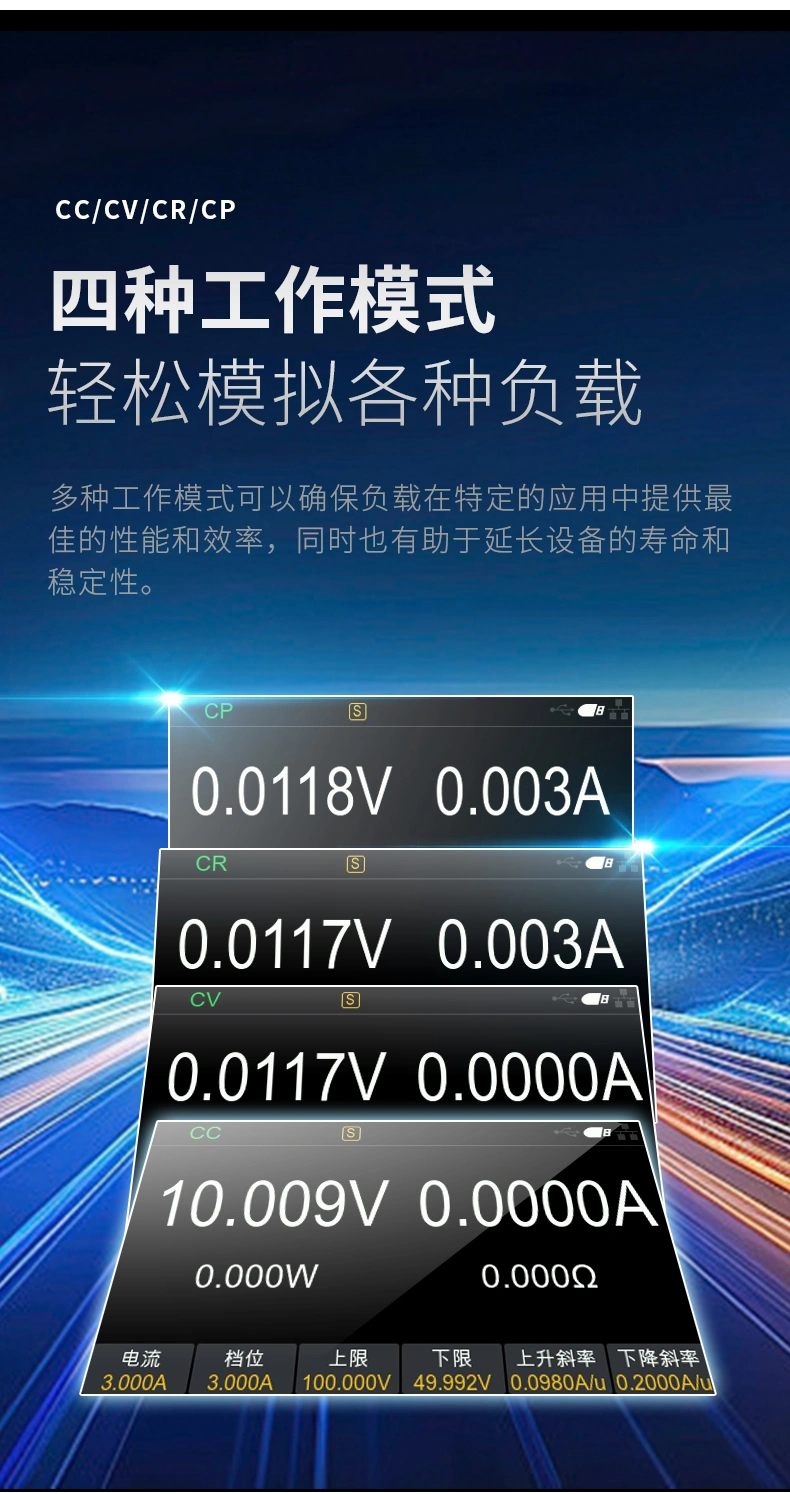

HDL2500 + 系列示波型直流电子负载，能实时显示电压和电流波形，支持波形录制、存储与回放，信号变化清晰可察。可编程负载列表，按编程预设自动切换，高效又精准。纹波测试功能，能精准评估电源纹波噪声。LED、电池、短路等仿真功能，模拟真实负载工况。恒流、恒压、恒阻、恒功率模式随意切换，满足多样测试。高精度、高分辨率，数据测量精准。动态与自动测试皆能实现，自动按流程跑测试，降低人工成本误差。它配备 LAN、RS - 232 及 USB 远程通信接口，远程操作方便，还兼容主流厂商 SCPI 协议，易集成组建自动化测试系统。因稳定性和易用性出色，它在新能源电池、电源模块、充放电设备研发测试中应用广泛。能模拟电池充放电，测试关键指标；对电源模块开展多项测试；用于充放电设备性能检测，提升产品品质。

HDL2500+系列示波型直流电子负载产品参数

HDL2500+系列示波型直流电子负载包装配件

服务热线

15898870411

立即咨询

产品分类 product

PRODUCT CLASSIFICATION

新闻资讯 news

NEWS

行业利好！高精度仪器迎来发展风口，汉泰克HT2810C引领国产测量新方向

实验室人员必看！汉泰克HT2810C操作干货，小白也能轻松上手精准测量

测量效率低、误差大？汉泰克HT2810C，一站式解决元器件测试所有痛点

精准出圈！汉泰克HT2810C数字电桥，0.1%基本准确度，承包元器件测量全场景

一文看懂汉泰克 HT8000 差分探头，解决高压测试难题

查看全部

HDL2500+系列示波型直流电子负载产品介绍

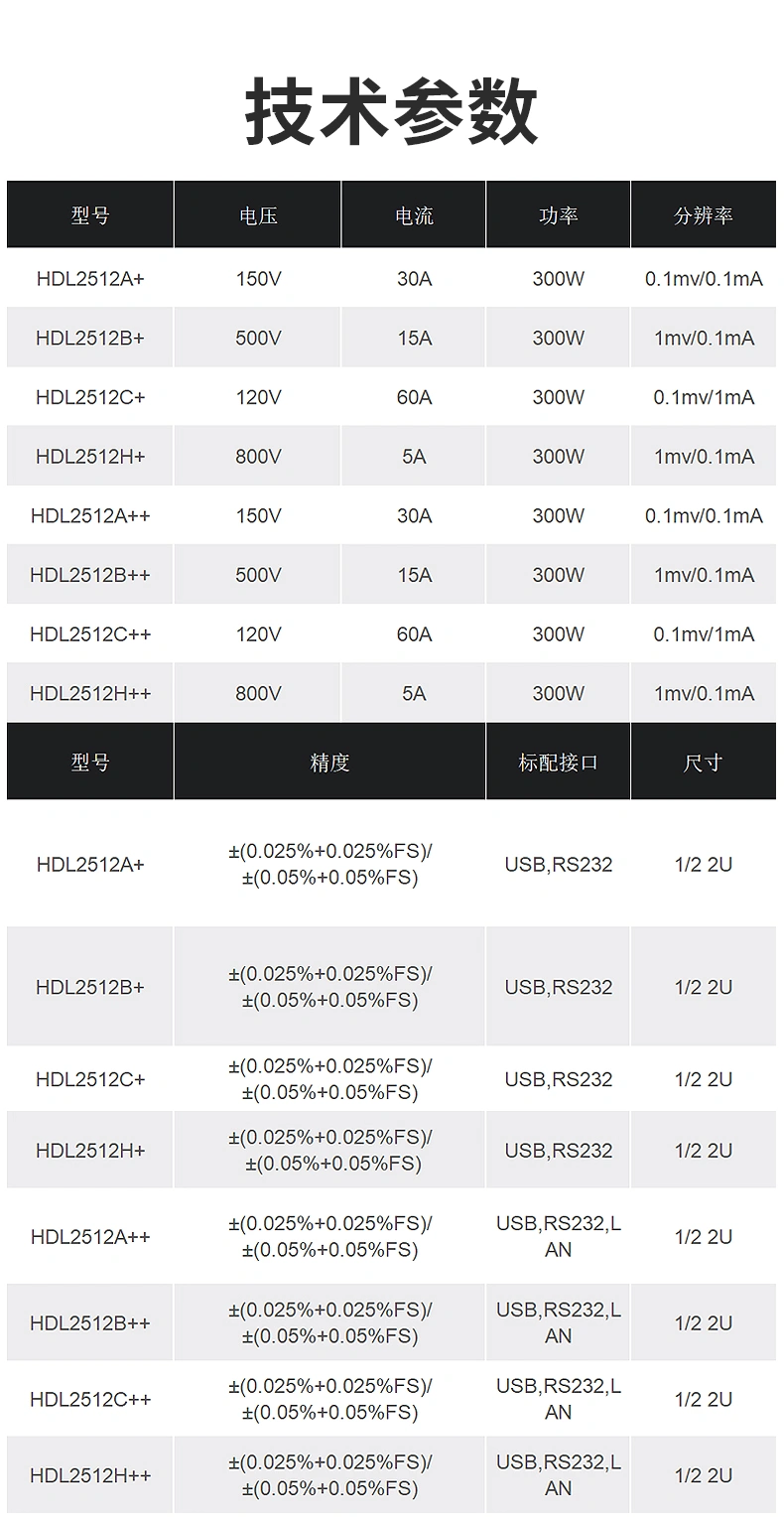

型号	电压	电流	功率	分辨率	精度	标配接口	尺寸
HDL2512A+	150V	30A	300W	0.1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512B+	500V	15A	300W	1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512C+	120V	60A	300W	0.1mv/1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512H+	800V	5A	300W	1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232	1/2 2U
HDL2512A++	150V	30A	300W	0.1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2512B++	500V	15A	300W	1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2512C++	120V	60A	300W	0.1mv/1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2512H++	800V	5A	300W	1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2513A+	150V	60A	600W	0.1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2513B+	500V	30A	600W	1mv/0.1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U
HDL2513C+	120V	120A	600W	0.1mv/1mA	U：±(0.025%+0.025%FS)/I： ±(0.05%+0.05%FS)	USB,RS232,LAN	1/2 2U

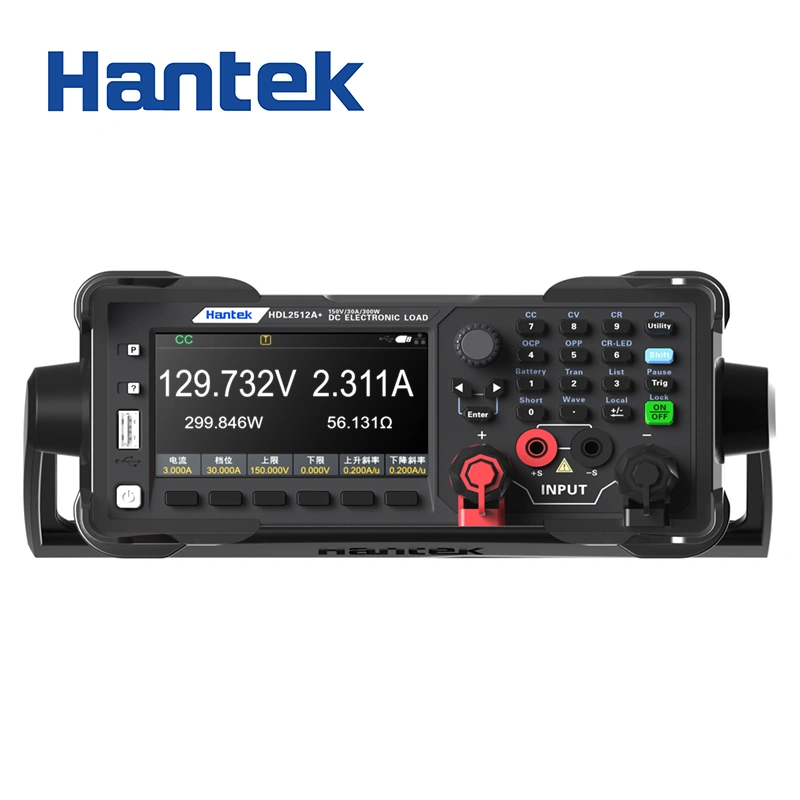

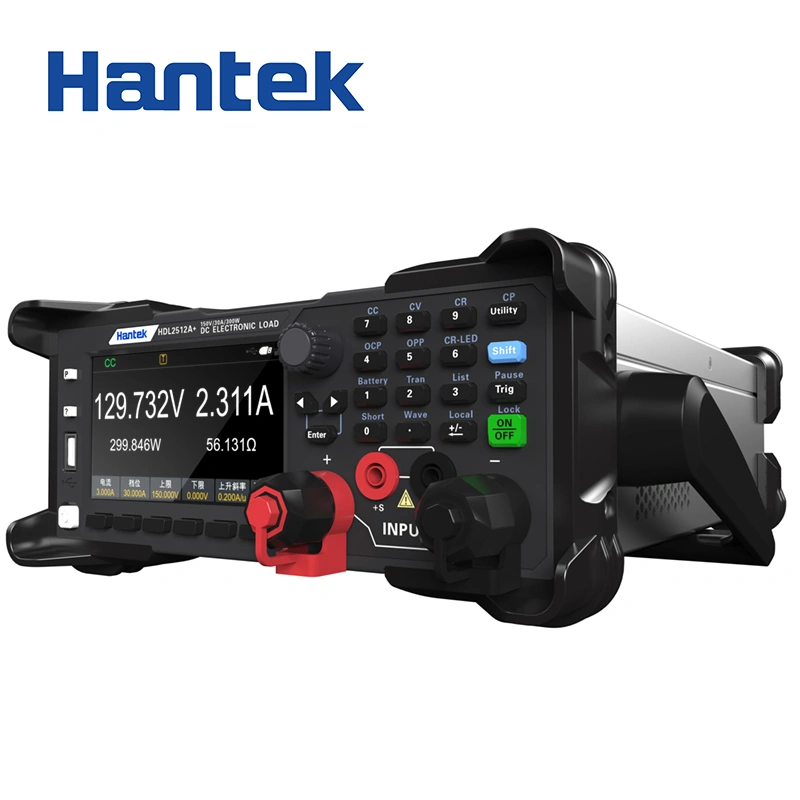

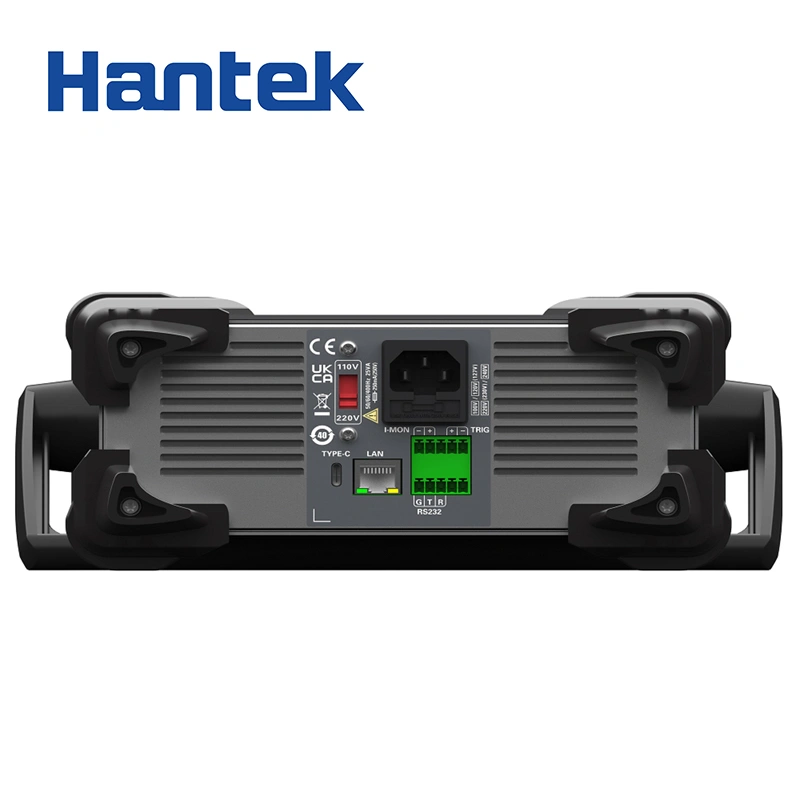

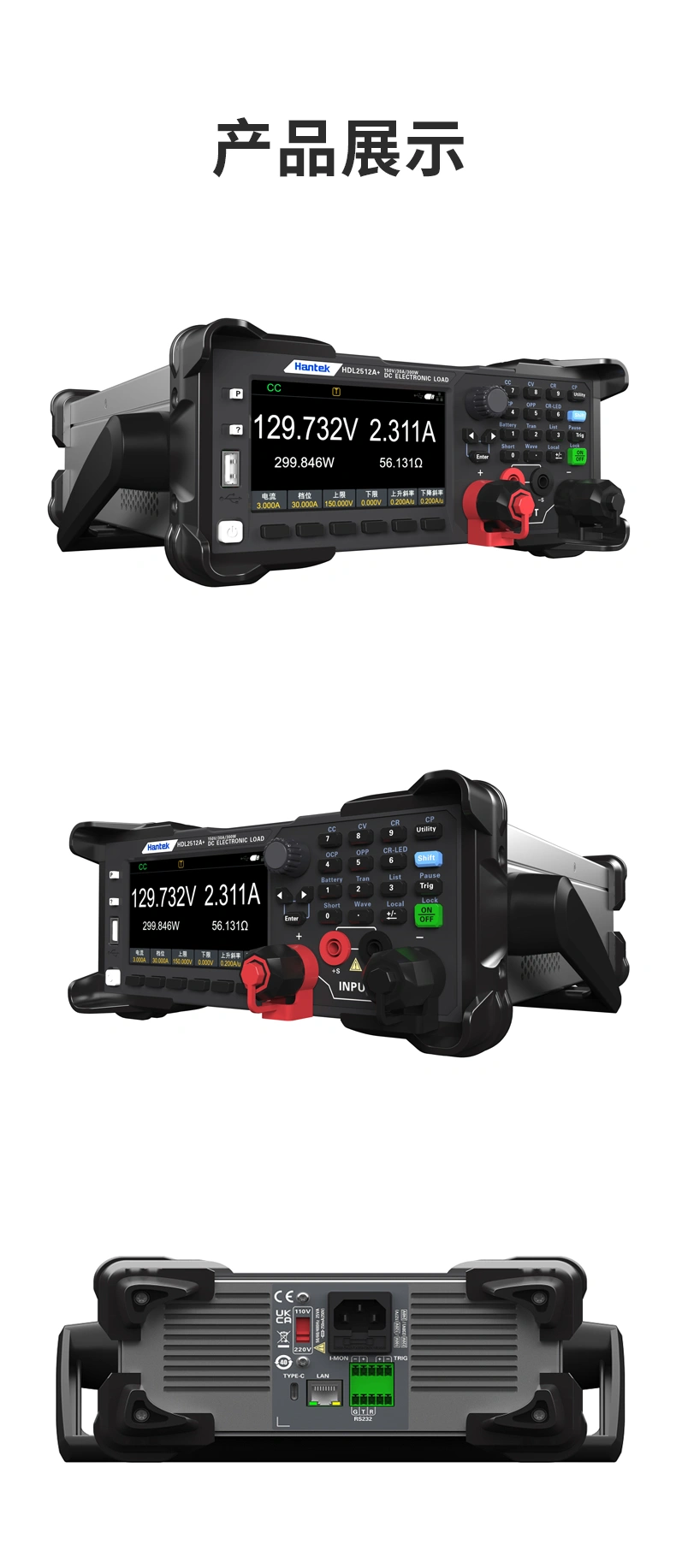

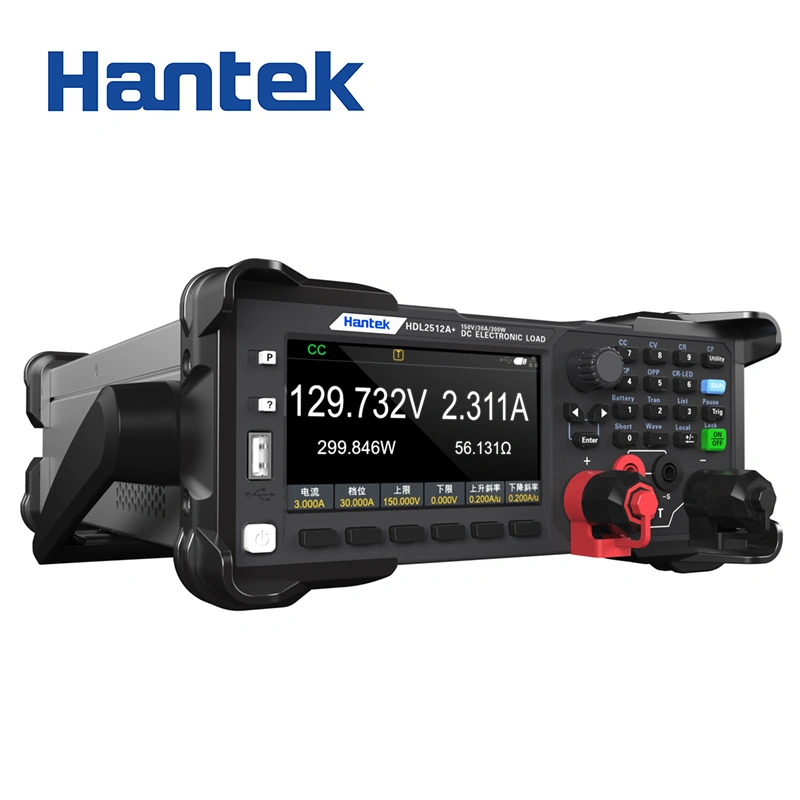

HDL2500+系列示波型直流电子负载

HDL2500+系列示波型直流电子负载参数

参数类别	参数项	HDL2512A+ (0~40℃)	HDL2512B+ (0~40℃)	HDL2512C+ (0~40℃)
额定值	输入电压	0~150V	0~500V	0~120V
	输入电流	0~3A / 0~30A	0~1.5A / 0~15A	0~6A / 0~60A
	输入功率	300W	300W	300W
	最小操作电压	0.14V at 3A / 1.4V at 30A	0.3V at 1.5A / 3V at 15A	0.25V at 6A / 2.5V at 60A
定电压模式	档位	0.1~18V / 0.1~150V	0.1~50V / 0.1~500V	0.1~15V / 0.1~120V
	分辨率	1mV / 10mV	10mV / 100mV	1mV / 10mV
	精度	±(0.05%+0.02%FS) / ±(0.05%+0.025%FS)	±(0.05%+0.05%FS) / ±(0.05%+0.05%FS)	±(0.05%+0.05%FS) / ±(0.05%+0.1%FS)
定电流模式	档位	0~3A / 0~30A	0~1.5A / 0~15A	0~6A / 0~60A
	分辨率	1mA / 10mA	1mA / 1mA	1mA / 10mA
	精度	±(0.05%+0.05%FS) / ±(0.05%+0.05%FS)	±(0.05%+0.05%FS) / ±(0.05%+0.05%FS)	±(0.05%+0.05%FS) / ±(0.05%+0.1%FS)
定电阻模式 * 1	档位	0.1Ω~10Ω / 10Ω~7500Ω	0.3Ω~10Ω / 10Ω~7500Ω	0.1Ω~10Ω / 10Ω~7500Ω
	分辨率	16bit	16bit	16bit
	精度	0.01%+0.08S*2 / 0.01%+0.0008S	0.01%+0.08S*2 / 0.01%+0.0008S	0.01%+0.08S*2 / 0.01%+0.0008S
定功率模式 * 3	档位	300W	300W	300W
	分辨率	1mW	10mW	1mW
	精度	±(0.1%+0.1%FS)	0.1%+0.2%	±(0.1%+0.3%FS)
动态模式 (CC 模式)	T1&T2	20μS~3600S /Res:1μS	20μS~3600S /Res:1μS	20μS~3600S /Res:1μS
	精度	2μS±100ppm	2μS±100ppm	2μS±100ppm
	上升 / 下降斜率 * 4	0.0001~0.2A/μS / 0.001~1.5A/μS	0.0001~0.2A/μS / 0.001~0.8A/μS	0.0001~0.3A/μS / 0.001~3A/μS
	最小上升时间 * 5	≦10uS / ≦10uS	≦10uS / ≦10uS	≦10uS / ≦10uS
测量范围 - 电压回读值	档位	0~18V / 0~150V	0~50V / 0~500V	0~15V / 0~120V
	分辨率	0.1 mV / 1 mV	1 mV / 10mV	0.1 mV / 1mV
	精度	±(0.025%+0.025%FS) / ±(0.025%+0.025%FS)	±(0.025%+0.025%FS) / ±(0.025%+0.025%FS)	±(0.025%+0.025%FS) / ±(0.025%+0.025%FS)
测量范围 - 电流回读值	档位	0~3A / 0~30A	0~1.5A / 0~15A	0~6A / 0~60A
	分辨率	0.1mA / 1mA	0.1mA / 1mA	0.1mA / 1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)	±(0.05%+0.05%FS) / ±(0.05%+0.1%FS)
测量范围 - 功率回读值	档位	300W	300W	300W
	分辨率	1mW	10mW	1mW
	精度	±(0.1%+0.1%FS)	±(0.1%+0.2%FS)	±(0.1%+0.3%FS)
保护范围	过功率保护	≦320W	≦320W	≦320W
	过电流保护	≦3.3A / ≦33A	≦1.6A / ≦16A	≦6.5A / ≦65A
规格 -短路	电流 (CC)	≦3.3/3A / ≦33/30A	≦1.6/1.5A / ≦16/15A	≦6.5/6A / ≦65/60A
	电压 (CV)	0V / 0V	0V / 0V	0V / 0V
	电阻 (CR)	≦40mΩ / ≦40mΩ	≦180mΩ / ≦180mΩ	≦40mΩ / ≦40mΩ
通用规格	输入端子阻抗	500KΩ	500KΩ	500KΩ
	接口	USB,RS232	USB,RS232	USB,RS232
	尺寸	208.5mm84.5mm325mm	208.5mm84.5mm325mm	208.5mm84.5mm325mm

HDL2500+系列示波型直流电子负载包装配件
