| 型号 | 模拟通道 | 模拟带宽 | 实时采样率 | 存储深度 | 内置信号源 | 解码 |
| DSO2C20 | 2 | 200MHz | 2GSa/s | 80K | - | 5种 |
| DSO2C35 | 2 | 350MHz | 2GSa/s | 80K | - | 5种 |
| DSO2C50 | 2 | 500MHz | 2GSa/s | 80K | - | 5种 |
| DSO2D20 | 2 | 200MHz | 2GSa/s | 80K | 1 | 5种 |
| DSO2D35 | 2 | 350MHz | 2GSa/s | 80K | 1 | 5种 |
| DSO2D50 | 2 | 500MHz | 2GSa/s | 80K | 1 | 5种 |
支持1MΩ/50Ω阻抗切换，确保信号完整性；
全系2GSa/s采样率，最高500MHz带宽；
内置一路任意波形发生器，可输出5种标准波形，支持自定义任意波输出，支持猝发输出；
协议触发：标配五种串行协议触发和解码，支持的协议包括：UART、LIN、CAN、SPI、IIC，轻松分析串行总线数据；
32种自动测量及门限测量功能，测试结果支持统计分析；
两组数字电压表功能和硬件频率计功能；
标准SCPI远程控制指令，方便用户组建测试系统；
保存调出功能，可以保存设置、CSV、图片、参考波形、波形等信息；
正常、平均、峰值、高精度等四种采样方式；
14种操作语言，支持全球90%以上国家和地区；
手动和跟踪两种光标测量模式，Math功能也支持光标测量；
500uV-10V垂直测量挡位，300VCATⅡ耐压输入；
FFT刻度显示，方便读取结果；
手动、单次、一键AUTO测量，简单快速测量波形；
XY模式支持双窗口显示，方便理解波形相位变化；
| 型号 | DSO2C20 | DSO2D20 | DSO2C35 | DSO2D35 | DSO2C50 | DSO2D50 |
| 模拟带宽 | 200MHz | 350MHz | 500MHz | |||
| 上升时间（典型值） | ≤1.75ns | ≤1ns | ≤700ps | |||
| 输入/输出通道数 | 2个模拟通道输入；1个信号发生器通道输出（DSO2D20系列） | |||||
| EXT通道输入 | 1个EXT通道输入 | |||||
| 任意波发生 | ╳ | √ | ╳ | √ | ╳ | √ |
| 采样方式 | 实时采样 | |||||
| 最大模拟通道采样率 | 2GSa/s单通道，1GSa/s双通道 | |||||
| 最大存储深度 | 80Kpts（单通道），40Kpts（双通道） | |||||
| 峰值检测 | 所有时基设置下，捕获最窄1ns的毛刺 | |||||

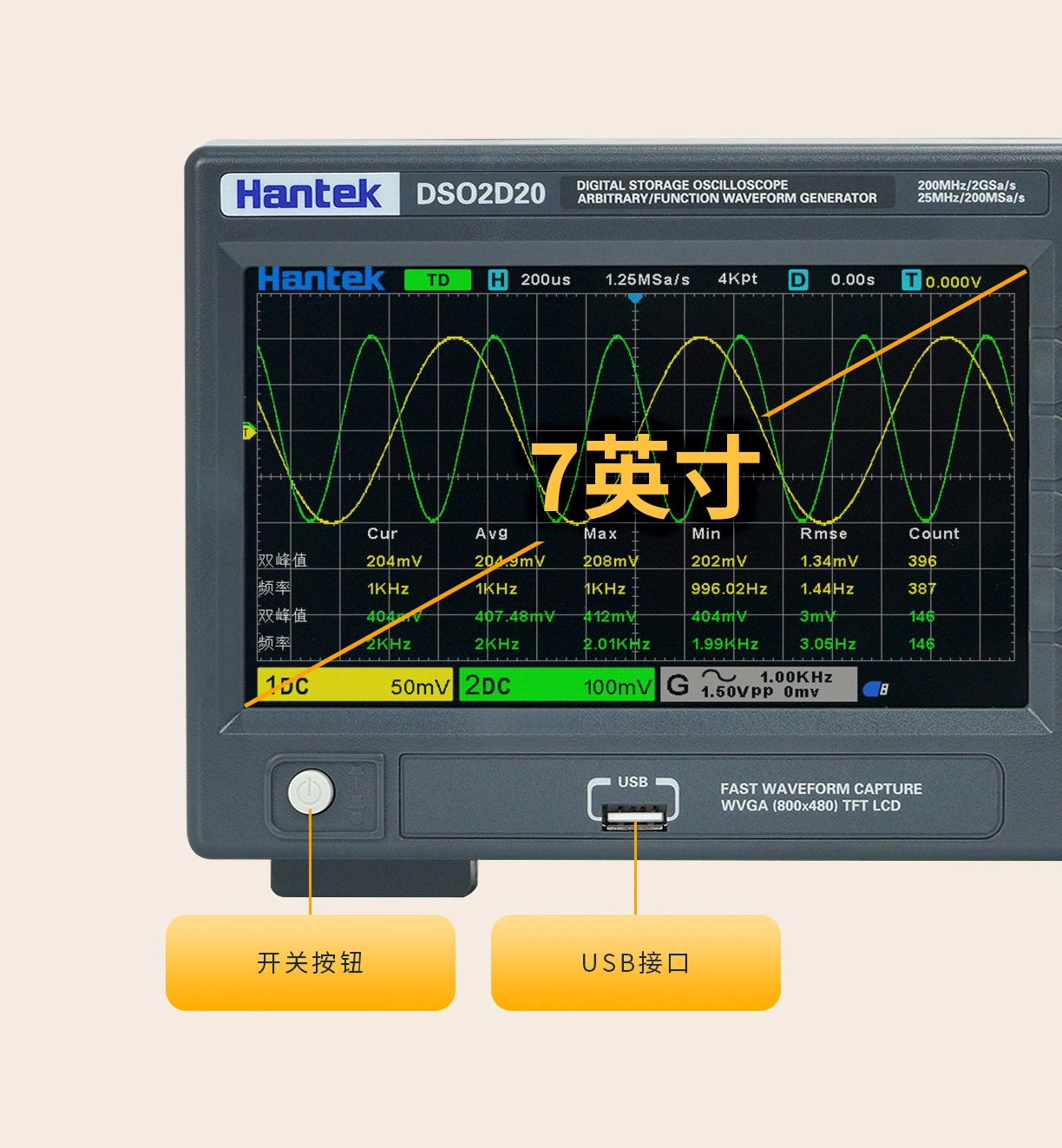

| 显示屏尺寸和类型 | 7英寸显示屏 | |||||
| 显示分辨率 | 800 × 480 | |||||
| 垂直系统模拟通道 | ||||||
| 输入耦合 | 直流、交流或接地（DC, AC, GND ） | |||||
| 输入阻抗 | 1MΩ±1%，50Ω±1% | |||||
| 输入电容 | 17pF±3pF | |||||
| 最大输入电压 | 1MΩ | CAT I 300 VRMS，400 Vpk | ||||
| 50Ω | 5VRMS | |||||
| 垂直分辨率 | 8bit | |||||
| 垂直灵敏度范围 | 1MΩ | 500uV/div ~ 10V/div | ||||
| 50Ω | 500uV/div ~ 1V/div | |||||
| 偏移范围 | 1MΩ | ±1V (500uV/div ~ 50mV/div) | ||||
| ±10V(100mV/div ~ 500mV/div) | ||||||
| ±100 V (1V/div ~ 10V/div) | ||||||
| 50Ω | ±1V(500uV/div ~ 50mV/div) | |||||
| ±10V(100mV/div ~ 500mV/div) | ||||||
| ±100V(1V/div ) | ||||||
| 动态范围 | ±5div ( 8bit ) | |||||
| 带宽限制 | 20MHz、100MHz、200MHz、350MHz；每通道独立可选 | |||||
| 直流增益**度 | ±3%FullScale | |||||
| 直流偏移**度 | <200mV/div (±0.1div±2mV±1.5%偏移量) | |||||
| >200mV/div (±0.1div±2mV±1.0%偏移量) | ||||||
| 通道间隔离度 | 40dB，直流至每个型号的最大额定带宽 | |||||
| 水平系统-模拟通道 | ||||||
| 时基范围 | 200MHz | 350MHz | 500MHz | |||
| 2ns/div~1ks/div | 1ns/div~1ks/div | 500ps/div~1ks/div | ||||
| 时基精度 | ±50ppm | |||||
| 时基延迟范围 | 触发前 | ≥1/2屏幕宽度 | ||||
| 触发后 | 1s或100div(取两者的较大值) | |||||
| 时间间隔（△T） | 测量±(1采样间隔时间)±（50ppm×读数)±50ps | |||||
| 水平模式 | YT | 默认 | ||||
| XY | X1 = 通道1，Y1 = 通道2 | |||||
| SCAN | 时基≥100ms/div，通过调节水平时基旋钮可以自动进入或退出SCAN模式 | |||||
| ROLL | 时基≥100ms/div，通过HORIZ MENU菜单进入或退出ROLL模式 | |||||
| 采集系统 | ||||||
| 最大模拟通道采样率 | 2GSa/s单通道，1GSa/s双通道 | |||||
| 最大模拟通道存储深度 | 80Kpts（单通道），40Kpts（双通道) | |||||
| 获取方式 | 普通 | 默认 | ||||
| 峰值检测 | 捕获窄至1ns的毛刺 | |||||
| 平均模式 | 可选2, 4, 8, 16…128，逐点平均 | |||||
| 高分辨率 | 最大12bits | |||||
| 任意波发生器 | ||||||
| 采样率 | 200MSa/s | |||||
| 垂直分辨率 | 12bit | |||||
| 最高频率 | 25MHz | |||||
| 标准波形 | 正弦波、方波、三角波、指数波、噪声、直流 | |||||
| 任意波形 | 任意波1、任意波2、任意波3、任意波4 | |||||
| 正弦 | 频率范围 | 0.1Hz~25MHz | ||||
| 方波 | 频率范围 | 0.1Hz~10MHz | ||||
| 三角波 | 频率范围 | 0.1Hz~1MHz | ||||
| 指数波 | 频率范围 | 0.1Hz~5MHz | ||||
| 任意波 | 频率范围 | 0.1 Hz至25MHz | ||||
| 波形长度 | 4K | |||||
| 频率 | 精度 | 100ppm（小于10kHz）50ppm（大于10kHz） | ||||
| 分辨率 | 0.1Hz或4位，取两者较大值 | |||||
| 幅度 | 输出范围 | 10mV~7Vpp(高阻抗) | ||||
| 5mV~3.5Vpp(50Ω) | ||||||
| 直流偏移 | 范围 | ±3.5V，高阻 | ||||
| ±1.75V，50Ω | ||||||
| 分辨率 | 100μV或3位，取两者中的较大值 | |||||
| 精度 | 2%（1 kHz） | |||||
| 输出阻抗 | 50Ω ± 1% | |||||
