特点概述：
2GS/s实时采样率；60-300MHz带宽；
2/4通道示波器+外触发；64K存储深度
大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，波形显示清晰逼真
强大的触发功能
集成USB Host，支持U盘存储、USB接口系统升级
超薄设计，体积轻巧，便于携带
30多种自动测量功能

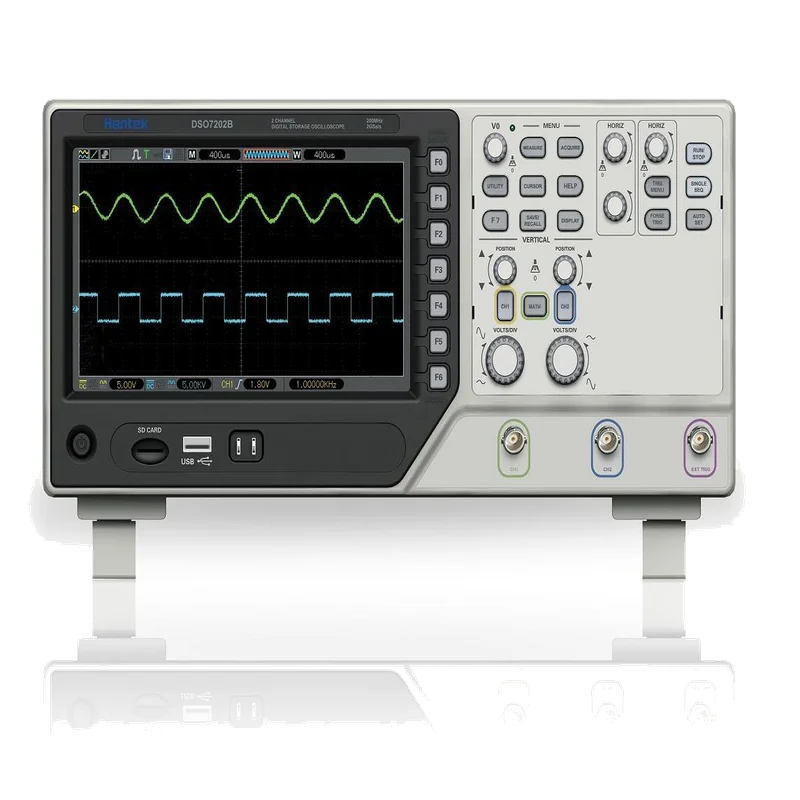

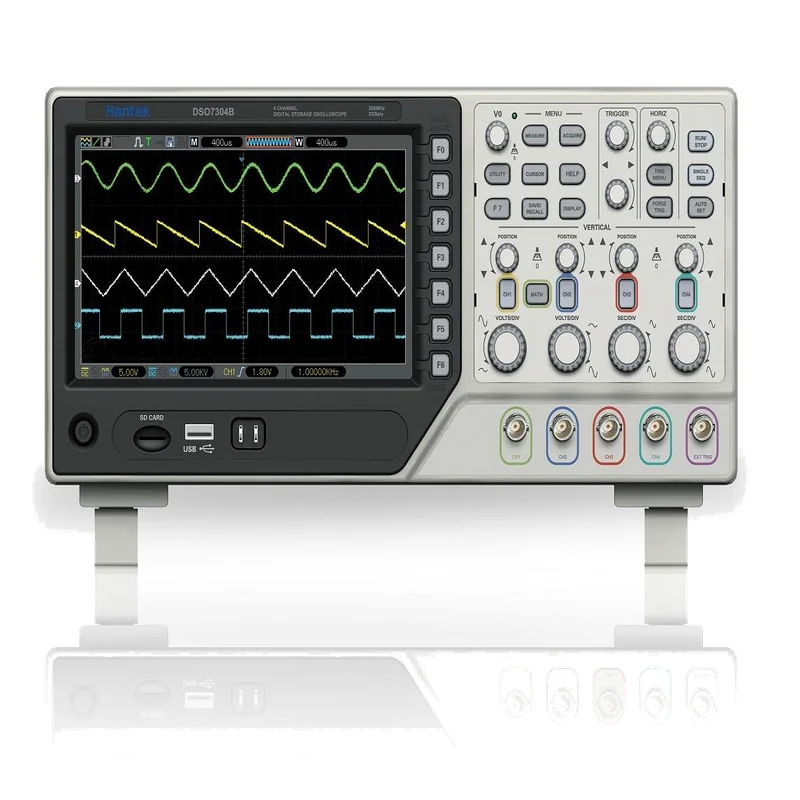

| 型号 | DSO7302B DSO7304B | DSO7202B DSO7204B | DSO7102B DSO7104B | DSO7082B DSO7064B |
| 模拟带宽 | 300MHz | 200MHz | 100MHz | 80MHz/60MHz |
| 实时采样 | 2GSa/s | |||
| 记录长度 | 64K | |||
| 时基范围（s/div） | 2ns/div-40s/div | 4ns/div-40s/div | ||
| 通道间延时 | 500ps | |||
| 垂直系统 | ||||
| AD转换器 | 8bit分辩率，两通道同时采集 | |||
| 垂直灵敏度 | 2mV/div～5V/div（在BNC输入处） | |||
| 垂直位移范围 | ±50V(5V/div),±40V(2V/div～500mV/div), ±2V(200mV/div～50mV/div)±400mV(20mV/div～2mV/div) | |||
| 上升时间(在BNC处) | ≤1.2ns | ≤1.8ns | ≤3.5ns | ≤4.4ns/≤5.8ns |
| 直流增益精度 | 2mV/div～5mV/div ±4% (采样或平均值采样) 10mV/div～5V/div±3% (采样或平均值采样) | |||
| 触发系统 | ||||
| 触发灵敏度 （边沿触发） | 直流：从直流到10MHz为1格，从10MHz到100M为1.5格;从100MHz到300MHz为2格； EXT:从直流到40MHz为200mV; EXT/5:从直流到40MHz为1V; 交流：衰减10Hz以下信号; 高频抑制:＞80kHz时将衰减信号; 低频抑制：＜150kHZ时将衰减信号; 噪声抑制：减小触发灵敏度 | |||
| 触发电平范围 | 内部：距显示屏中心±8div 外部(EXT)：±1.2V; 外部（EXT/5）：±6V | |||
| 触发电平精确度(典型） | 内部:±(0.3div×V/div) (距屏幕中心±4div范围内) EXT：±(6%设定值+40mV) EXT/5：±(6%设定值+200mV) | |||
| 释抑范围 | 100ns-10s | |||
| 触发类型 | 视频，边沿，脉宽，斜率，超时，交替触发 | |||
| 触发频率计数器 | 读数分辨率: 6位; 精度（典型）:±30ppm（包括所有频率参考误差和±1计算误差); 频率范围:交流耦合、从最小10Hz到额定带宽 | |||
| 测量 | ||||
| 光标测量 | 手动模式：光标间的电压差△V；光标间的时间差△T；△T的倒数，以Hz为单位（1/△T）; 追踪模式：波形点的电压值和时间值 | |||
| 自动测量（32种） | 频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | |||
| 通用特性 | ||||
| 显示类型 | 7"TFT 16位真彩液晶屏 | |||
| 显示分辩率 | 800*480分辨率 | |||
| 对比度 | 16档可调且屏幕显示调节进度条 | |||
| 接口 | USB主从接口 | |||
| 电源电压 | 100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ; 120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ | |||
| 功耗 | <30w> | |||
| 保险丝 | 2A，T级，250V | |||
| 尺寸 | 长：（313mm）宽：（108mm）高：（142mm） | |||
| 重量 | 不含包装：2.08KG | |||
