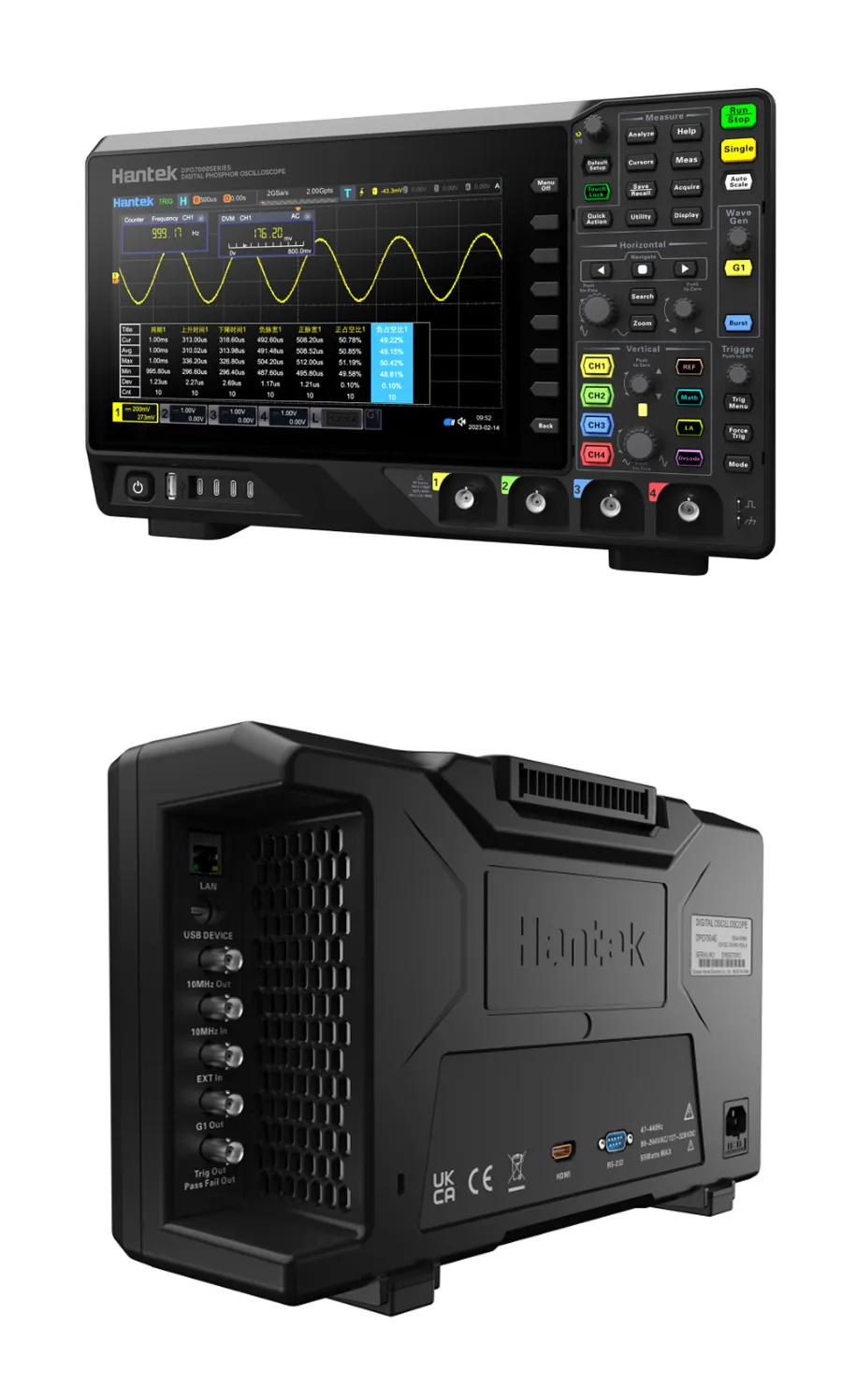

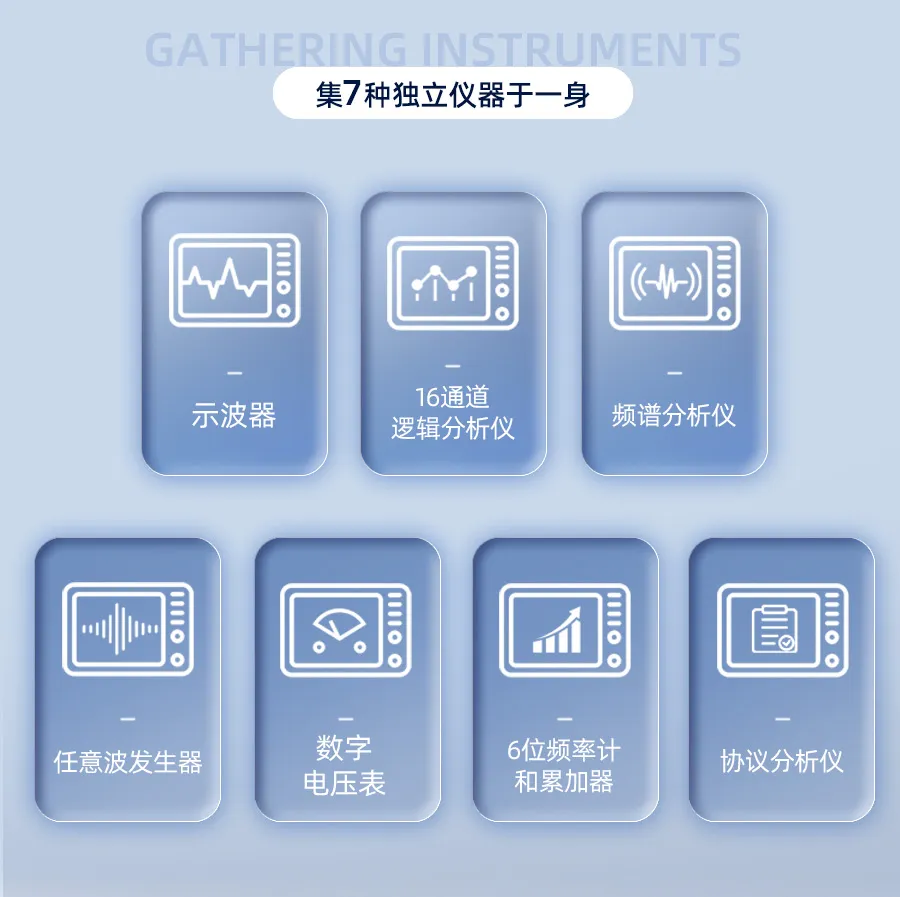

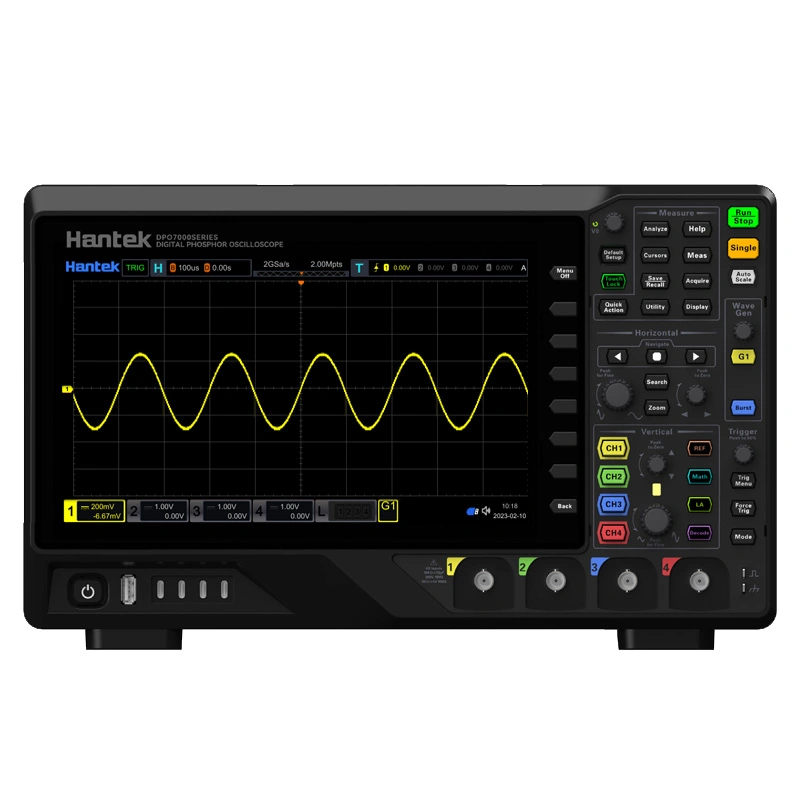

集8种独立仪器于一身，包括：示波器/ 16通道逻辑分析仪/ 频谱分析仪/ 任意波发生器/ 数字电压表/ 频率计和累加器/ 协议分析仪/协议发生器；

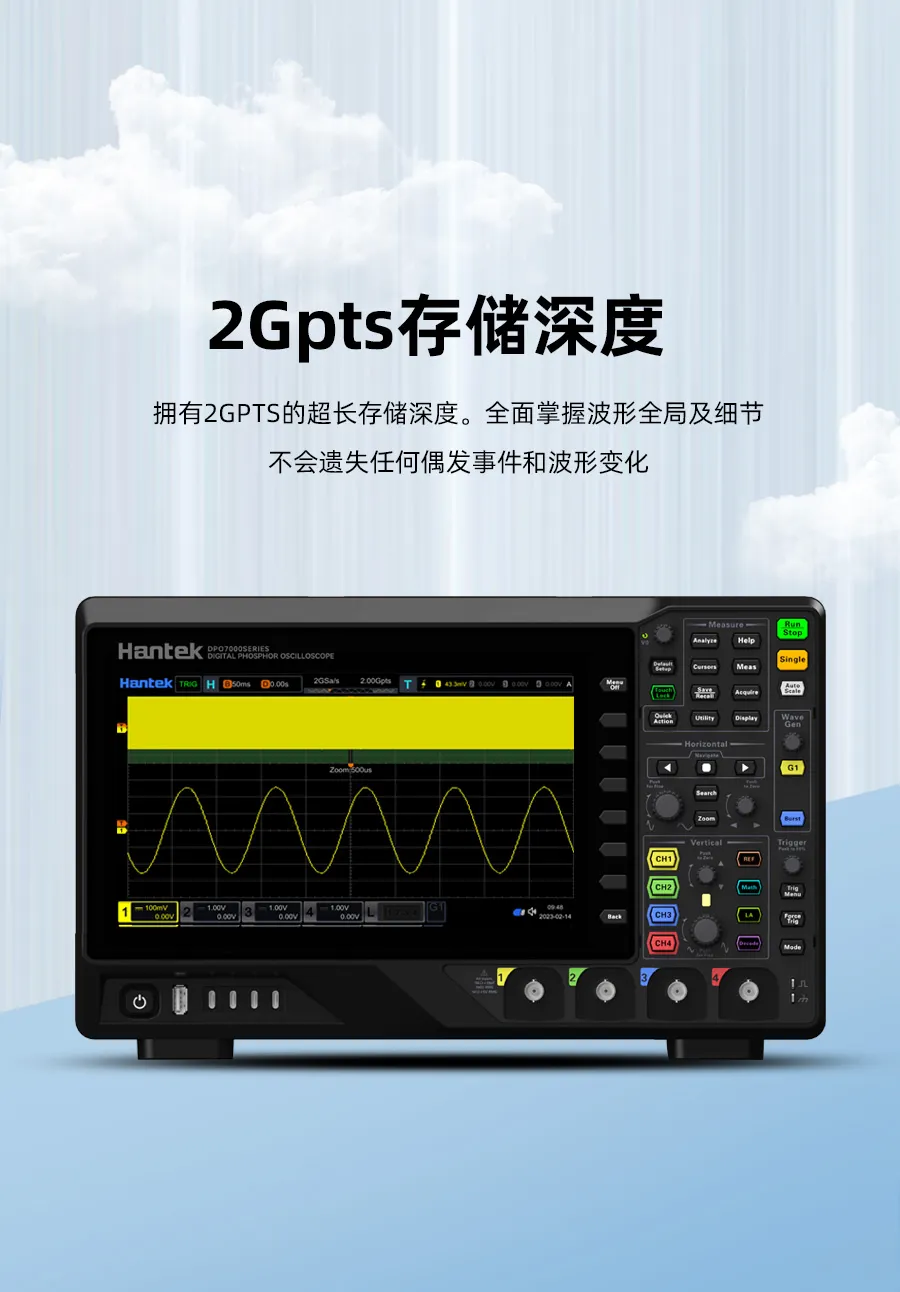

实时采样率最高达2GSa/s，2G存储深度，多达200万帧的硬件实时波形录制和回放；

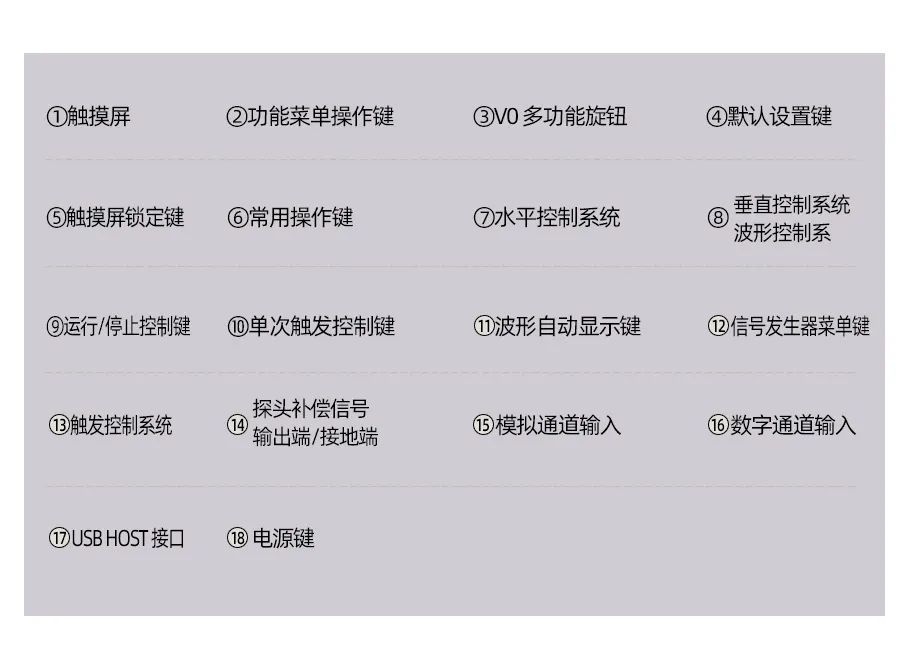

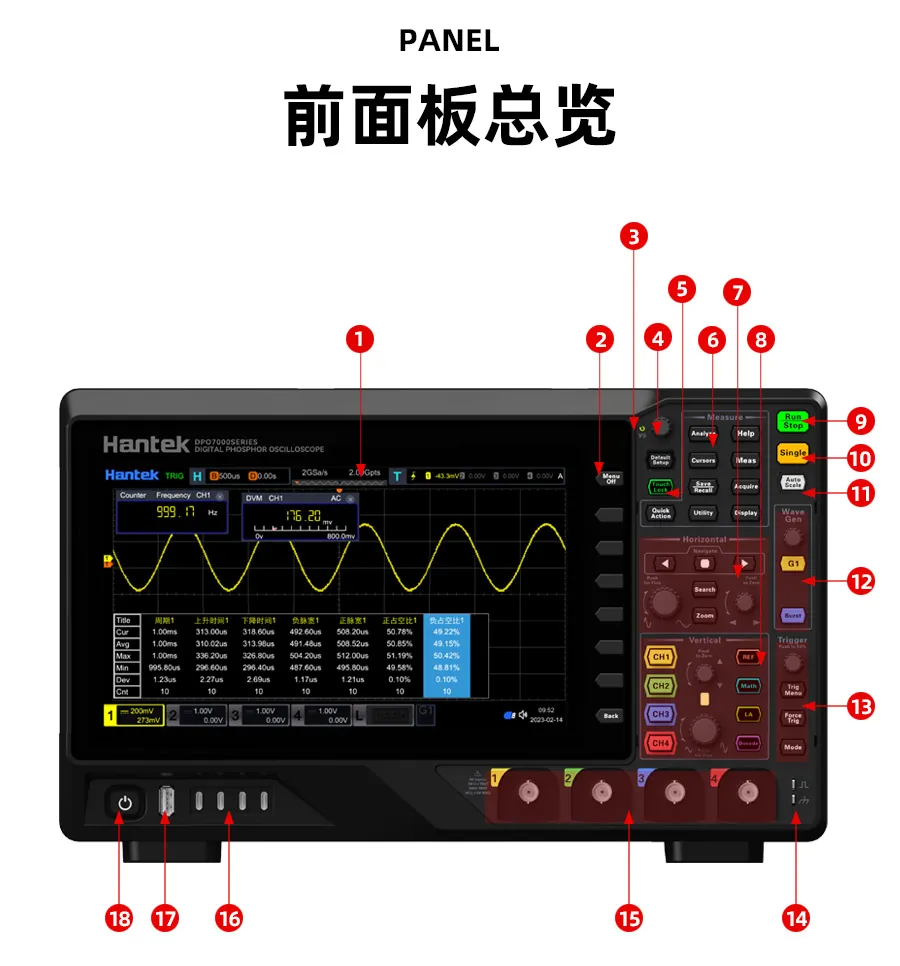

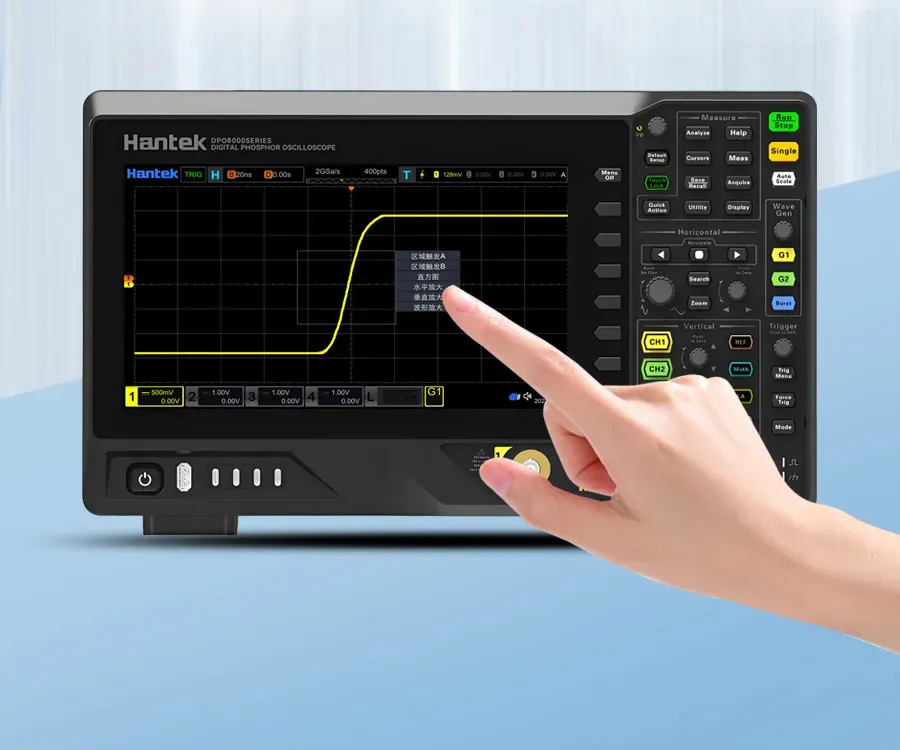

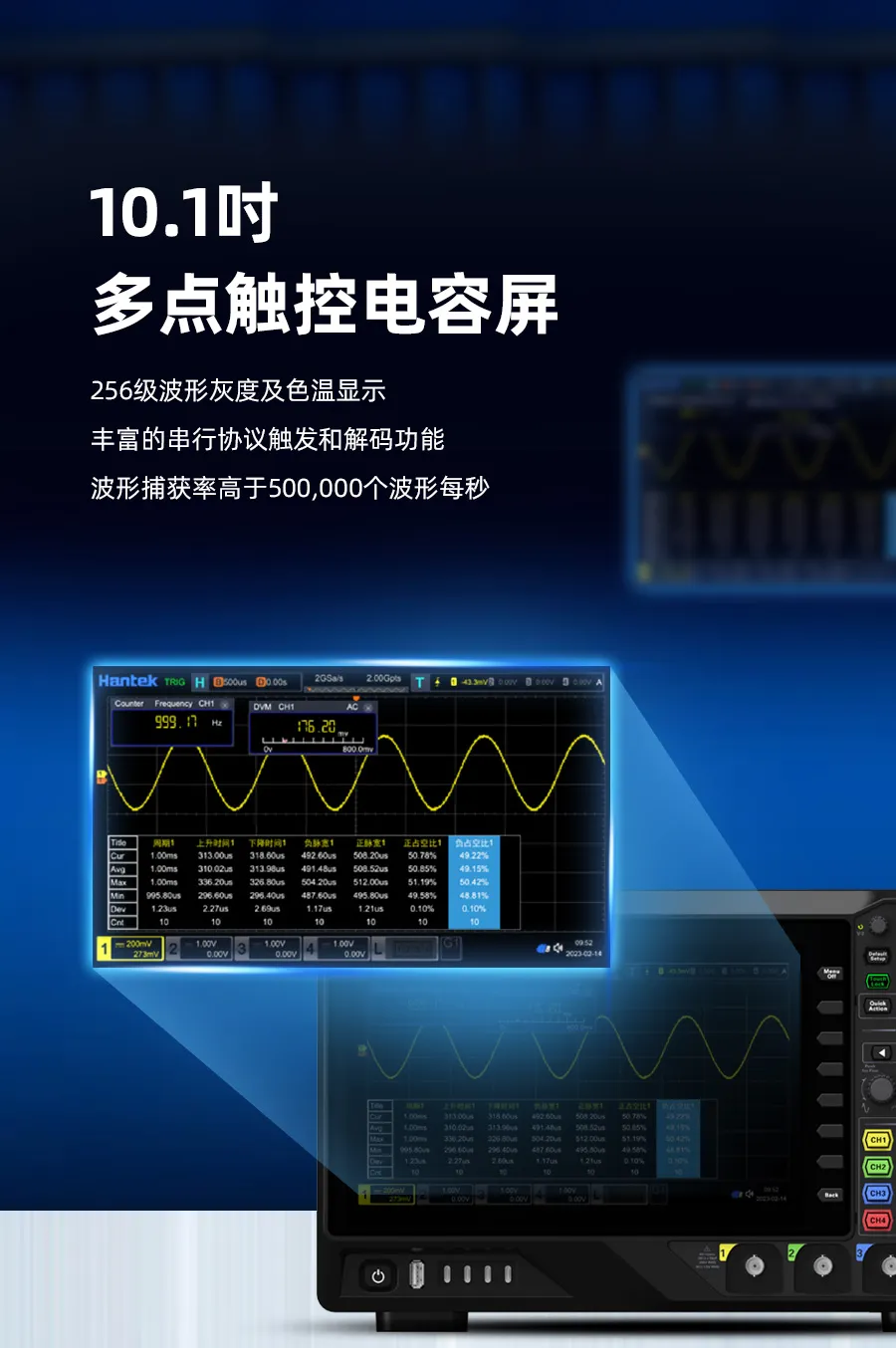

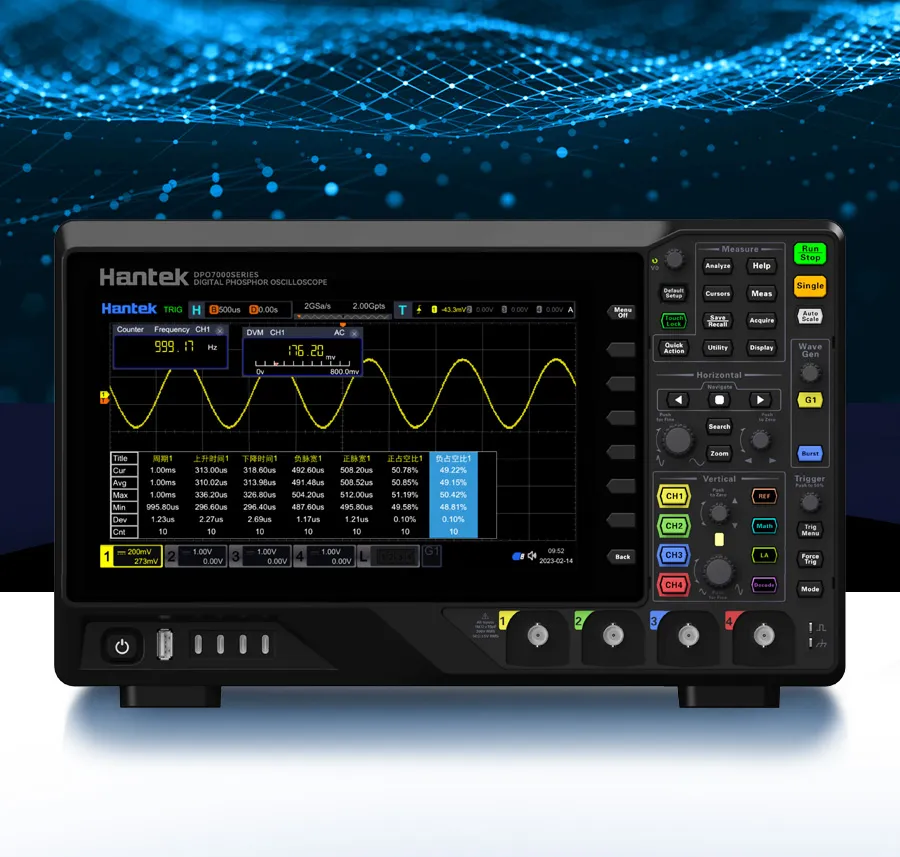

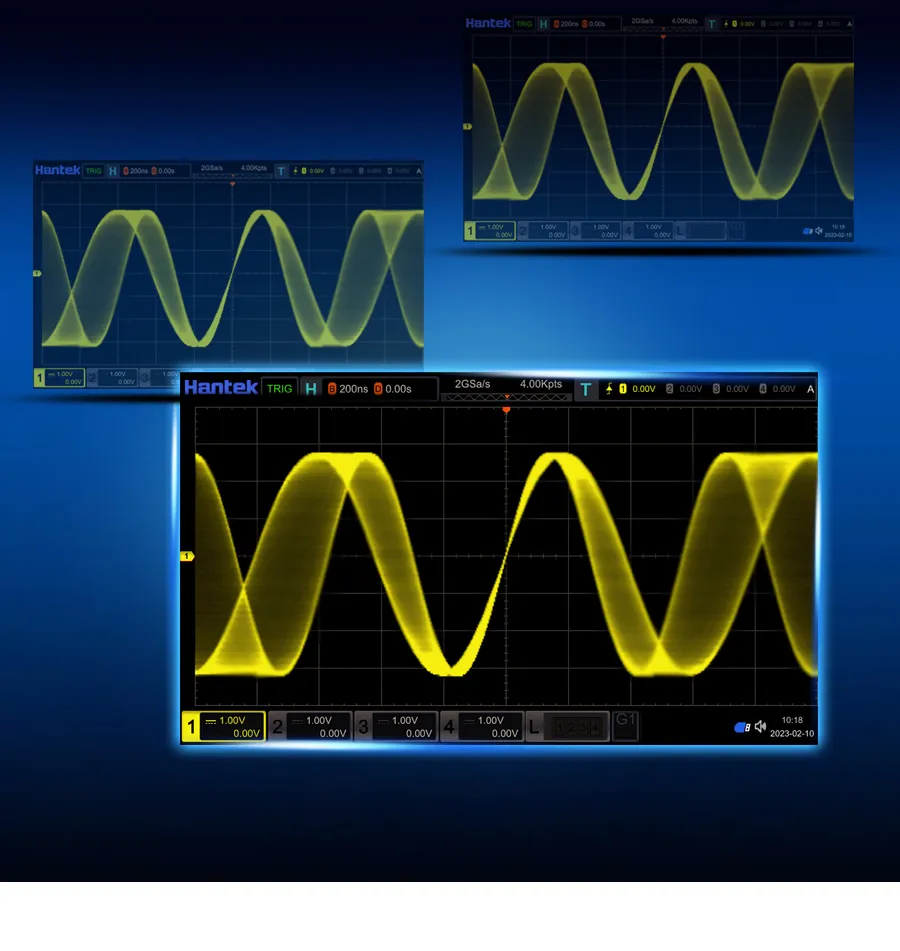

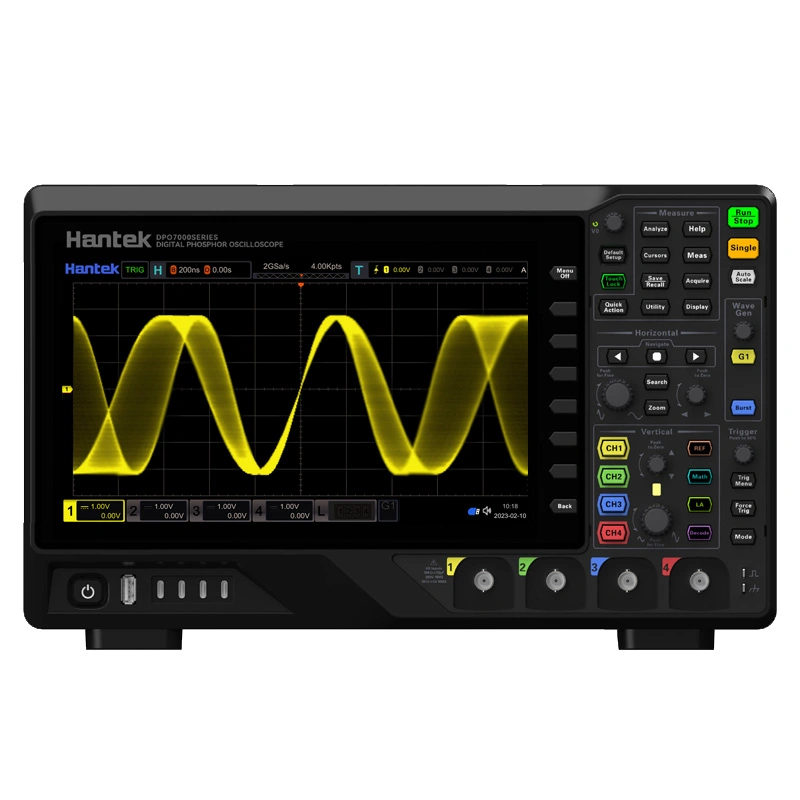

10.1寸多点触控电容屏，256级波形灰度及色温显示；

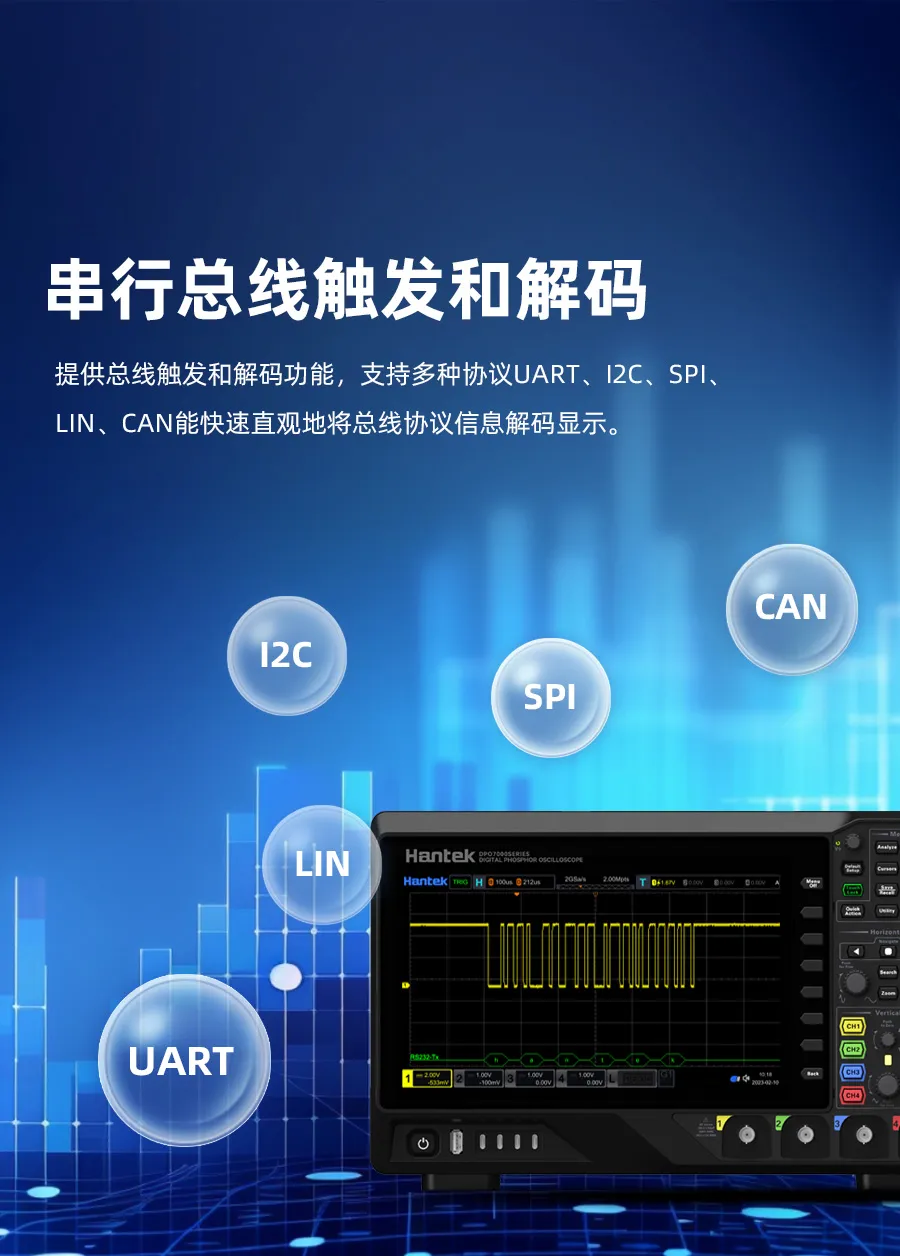

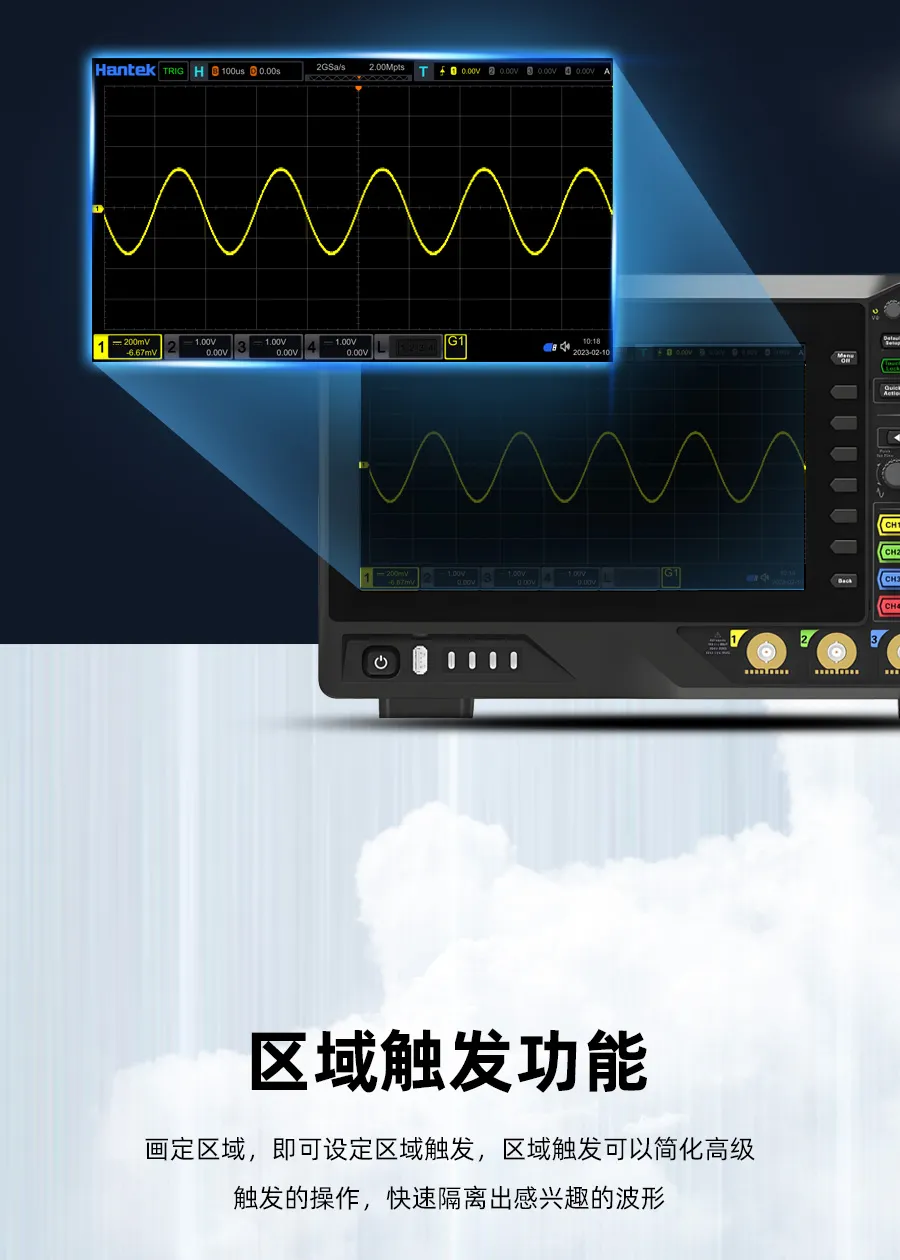

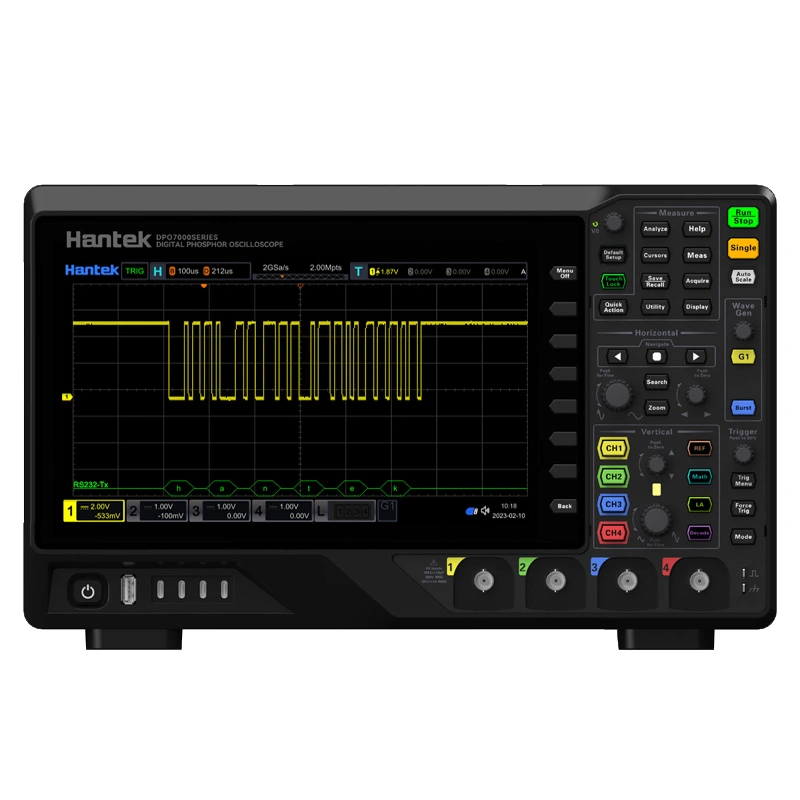

丰富的串行协议触发和解码功能；
波形捕获率高于500,000个波形每秒；

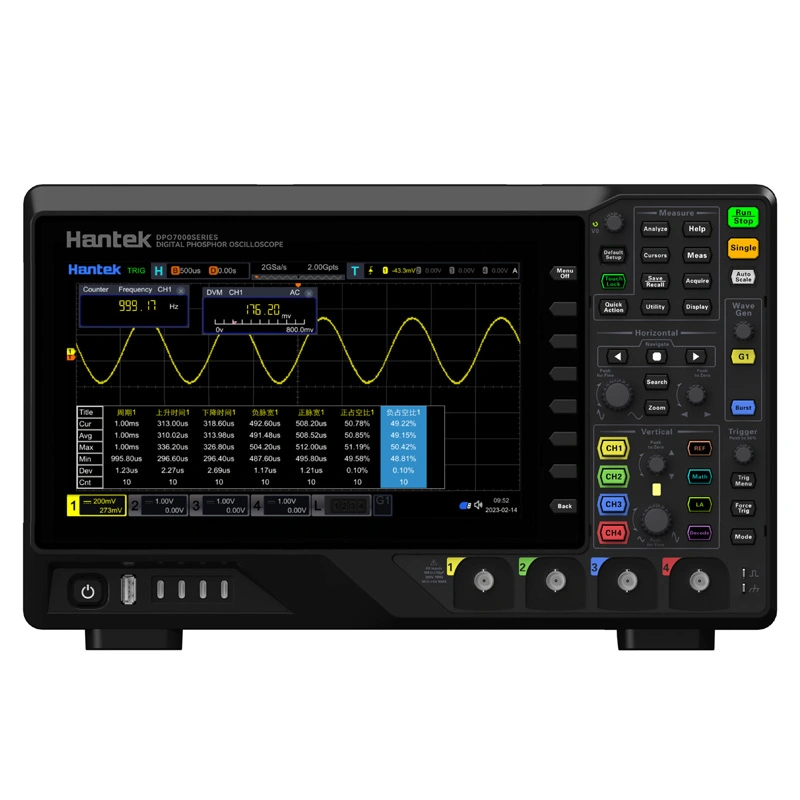

多达51种波形参数自动测量，更提供全内存硬件测量功能；

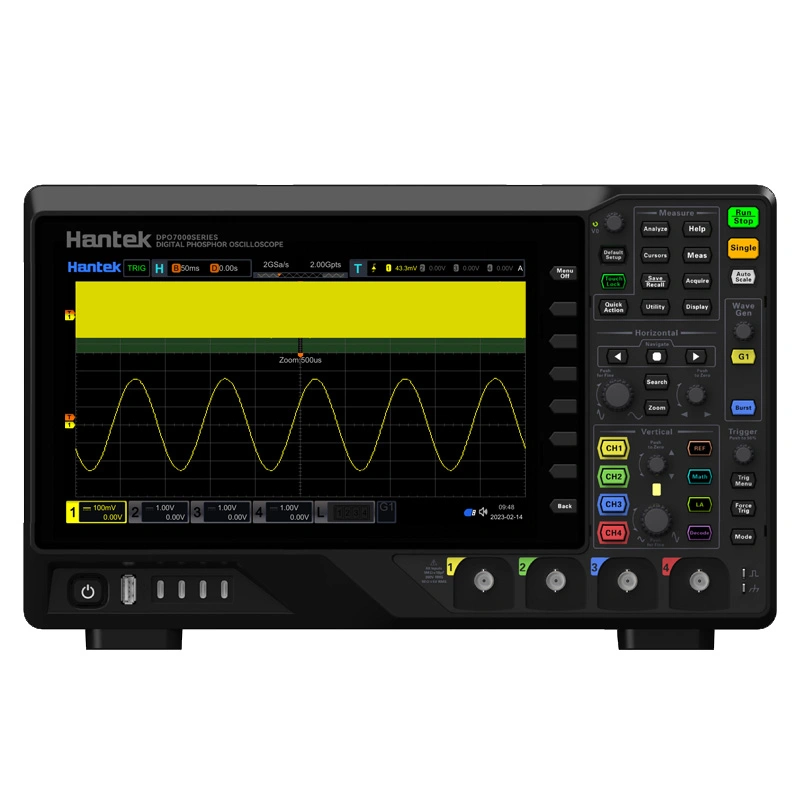

多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、计数器。

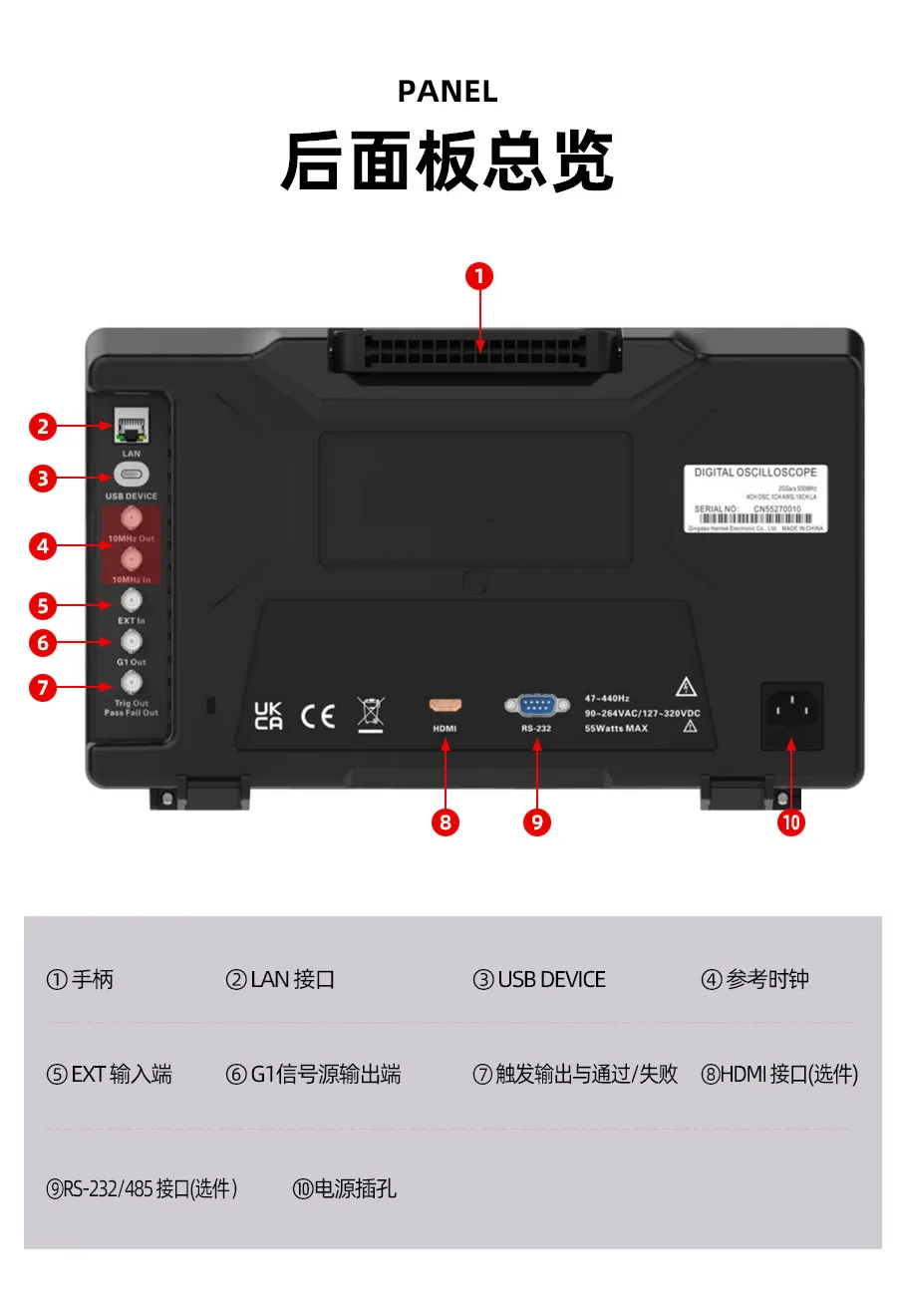

标配：USB HOST、USB DEVICE、LAN ；选配：HDMI，串口

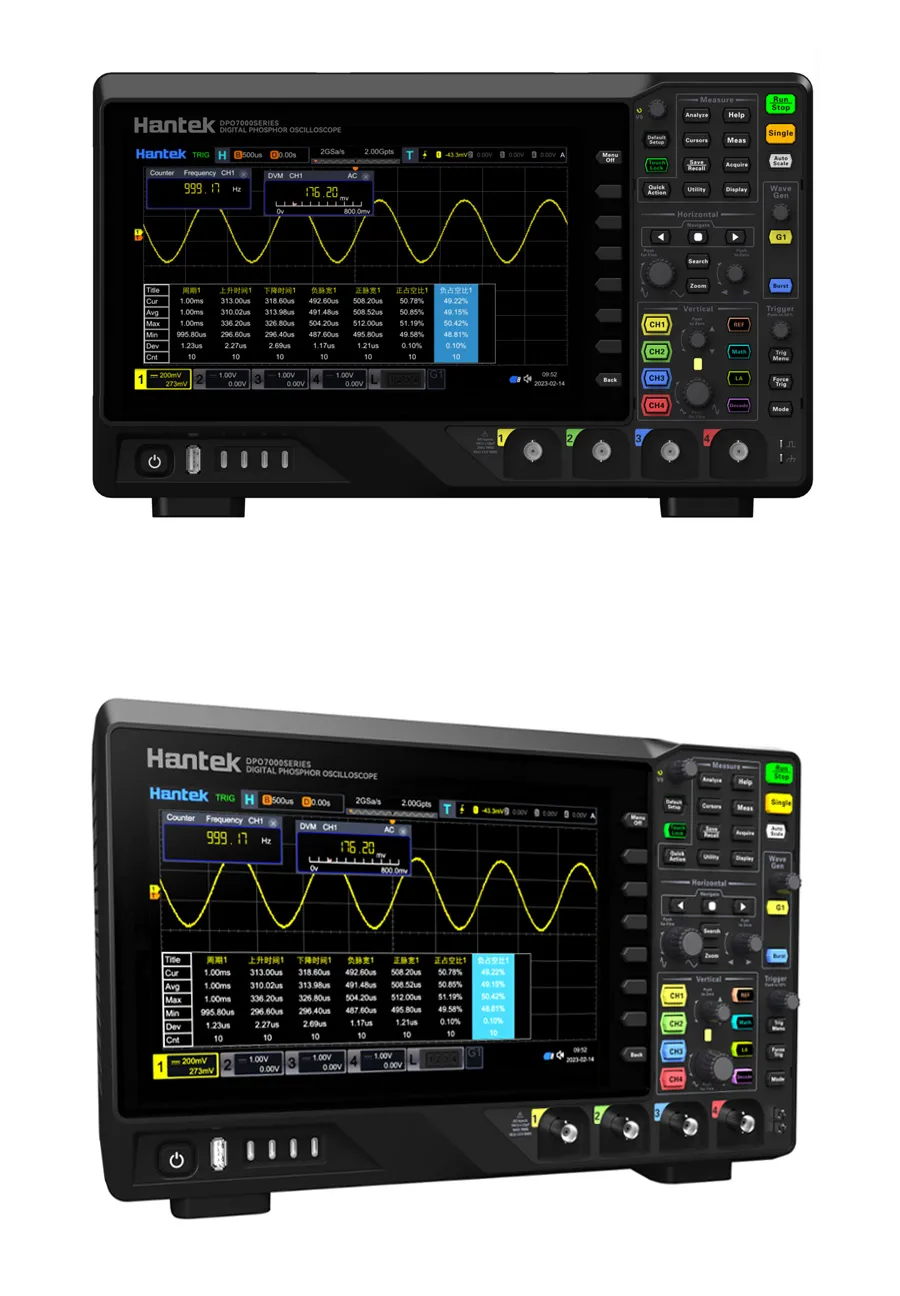

| 型号 | 模拟通道 | 模拟带宽 | 实时采样率 | 存储深度 | 波形捕获率 | 数字通道 | 内置信号源 |
| DPO7102C | 2CH | 100MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7202C | 2CH | 200MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7352C | 2CH | 350MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7502C | 2CH | 500MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7104C | 4CH | 100MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7204C | 4CH | 200MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7354C | 4CH | 350MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7504C | 4CH | 500MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | -- | -- |
| DPO7102E | 2CH | 100MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
| DPO7202E | 2CH | 200MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
| DPO7352E | 2CH | 350MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
| DPO7502E | 2CH | 500MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
| DPO7104E | 4CH | 100MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
| DPO7204E | 4CH | 200MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
| DPO7354E | 4CH | 350MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
| DPO7504E | 4CH | 500MHz | 2GSa/s | 2Gpts | 500,000 wfms/s | 16CH | 25MHz,1CH |
技术指标综述
| 技术指标项 | 具体参数 |
| 输入通道数 | 4 个模拟通道输入 1 个 EXT 通道输入 16 个数字通道输入 |
| 采样方式 | 实时采样 |
| 最大模拟通道采样率 | 2GSa/s 单通道、2GSa/s 半通道、1GSa/s 全通道 （CH1 和 CH2 为一组，CH3 和 CH4 为一组，每组共用一组 ADC 采样， 每组中各打开一个通道即为半通道模式。） |
| 最大存储深度 | 2Gpts 单通道、1Gpts 双通道、500Mpts 三四通道 |
| 最高波形捕获率 | 500,000wfms/s【25ns 点显示单通道 自动存储深度】 |
| 峰值检测 | 所有时基下，捕获最窄 1ns 的毛刺 |
| 显示屏尺寸和类型 | 10.1 英寸多点触控电容屏 |
| 显示分辨率 | 1024*600 |
垂直系统模拟通道
| 输入耦合 | 直流、交流或者接地 | |
| 输入阻抗 | 1 MΩ±1%，50 Ω±1% | |
| 输入电容 | 19pF±3 pF | |
| 最大输入电压 | 1MΩ： | CAT I 300 VRMS，400Vpk；瞬态过压 1600Vpk |
| 50Ω： | 5 VRMS | |
| 垂直分辨率 | 8bit | |
| 垂直灵敏度范围 | 1MΩ： | 500uV/div∼10 V/div |
| 50Ω： | 500uV/div∼1 V/div | |
| 偏移范围 | 1MΩ： | ±1 V(500μV/div∼50 mV/div)、±10 V(100mV/div∼500 mV/div)、±100 V(1V/div∼10 V/div) |
| 50Ω： | ±1V(500μV/div∼50 mV/div)、±10 V(100mV/div∼500 mV/div)、±100 V(1 V/div) | |
| 动态范围 | ±5 div (8 bit) | |
| 带宽限制 | 100M 带宽 | 20MHz；每通道独立可选 |
| 200M 带宽 | 20MHz，100M；每通道独立可选 | |
| 350M 带宽 | 20MHz，100M，200MHZ；每通道独立可选 | |
| 500M 带宽 | 20MHz，100M，200MHz，350M；每通道独立可选 | |
| 直流增益**度 | ±3% FullScale | |
| 直流偏移**度 | <200 mV/div：(±0.1 div±2 mV)±1.5% 偏移量 | |
| >200 mV/div：(±0.1 div±2 mV)±1.0% 偏移量 | ||
| 通道间隔度 | 40dB，直流至每个型号的最大额定带宽 | |
| ESD 容限 | ±8 kV（对于输入 BNC） | |
| 型号 | DPO7504E | DPO7354E | DPO7204E | DPO7104E |
| 通道 | 4通道示波器+1通道信号源+16通道逻辑分析仪 | |||
| 带宽 | 500MHz | 350MHz | 200MHz | 100MHz |
| 实时采样率 | 2GSa/s单通道，2GSa/s半通道，1GSa/s全部通道 | |||
| 存储深度 | 2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道），250Mpts（全通道） | |||
| 波形捕获率 | 500,000 wfms/s[25ns 点显示单通道 自动存储深度] | |||
| 垂直分辨率 | 8 bit | |||
| 垂直灵敏度 | 1 MΩ： 500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div | |||
| 时基范围 | 500ps/div~1ks/div | 1ns/div~1ks/div | 2ns/div~1ks/div | 2ns/div~1ks/div |
| 时基精度 | ±1 ppm ± 1 ppm/年 | |||
| 带宽限制 | 20 MHz、100MHz、200MHz、350MHz；每通道独立可选 | |||
| 触发类型 | 边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C | |||
| 总线和解码 | UART、I2C、SPI、LIN、CAN | |||
| 数学运算 | A+B、A-B、A*B、A/B、FFT、A&&B、A||B、A^B、!A、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、低通、高通、带通、带阻、AX+B、表达式 | |||
| 自动测量 | 51种参数测量，支持统计和分析 | |||
| 分析功能 | 频率计、数字电压表、电源分析、直方图、搜索、导航、波形录制、波特图 | |||
| 硬件录制和回放 | 超过200万帧（单通道） | |||
| 输入耦合 | 直流、交流或接地 | |||
| 输入阻抗和电容 | 1 MΩ ± 1%，50 Ω ± 1% ；19 pF ± 3 pF | |||
| 任意波形发生器 | 采样率200 MSa/s，垂直分辨率12 bit，最高输出频率25 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形 | |||
| 数字通道 | 16路，1GSa/s采样率， | |||
| 接口 | USB HOST、USB DEVICE、LAN ；选配：HDMI，串口 | |||
| 屏幕 | 10.1英寸多点触控电容屏，256级波形灰度显示，余辉 | |||
 | 数据线 Type-C数据线，用于仪器与PC通信。使用前，需要在PC端安装Keysight IO软件。 |  | 电源线 仪器标配一根用户所在国标准的电源线，也可单独购买。 |

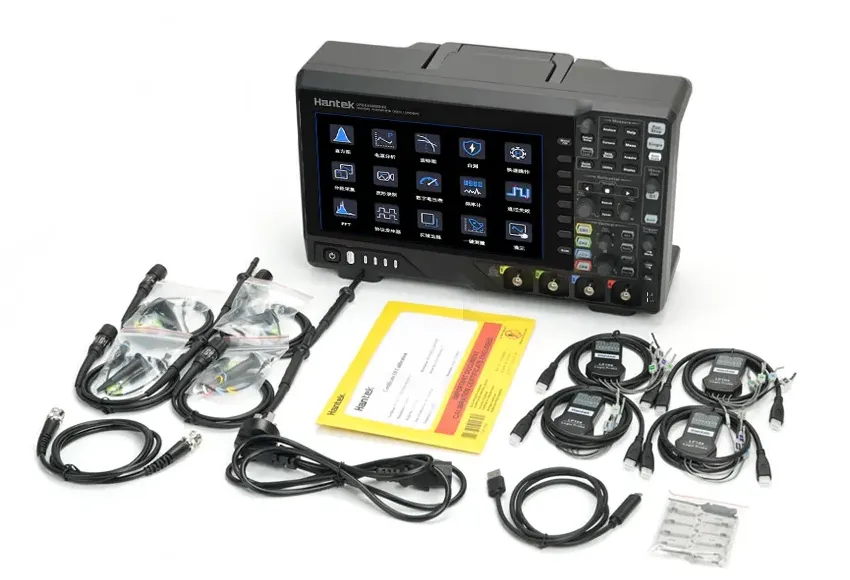

 | 无源探头 四通道机器配四条无源探头；100MHz机器配HT-100B；200MHz机器配HT-200B；350MHz机器配HT300B；500MHz机器配HT500B。 |  | 逻辑分析仪探头 16数字通道仪器配件，用于待测系统上的数字总线及信号连接示波器 |
 | 同轴电缆 铜线芯传输视频线硬盘录像机同轴电缆BNC线 |  | 逻辑分析仪夹子 逻辑分析仪测试配件，适合各种标准连接端子，能够快速简易地连接使用。 |
 | 装箱单 包含：校准证书，装箱单，保修卡及合格证。 |
